Betriebsartenwahl verständlich gemacht

| Redakteur: Ines Stotz

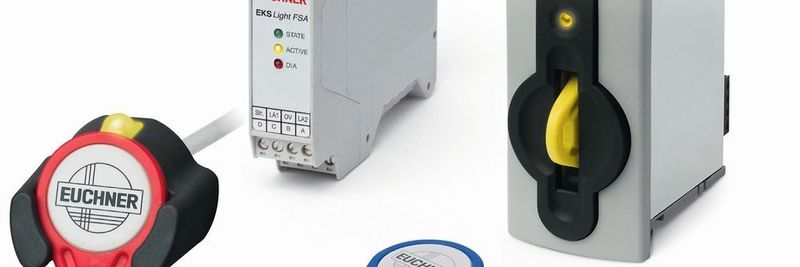

Das EKS erfüllt alle normativen- und gesetzlichen Anforderungen für ein Zugangssystem zur Betriebsartenwahl. Im Bild: EKS Light FSA
Das EKS erfüllt alle normativen- und gesetzlichen Anforderungen für ein Zugangssystem zur Betriebsartenwahl. Im Bild: EKS Light FSA (Bild: Euchner)

Ein Betriebsartenwahlschalter ist an fast allen Maschinen vorhanden – meist in Form eines -Schlüsselschalters. Künftig wird vermehrt eine sicherheitstechnische Bewertung der Betriebsartenwahl gefordert werden. Euchner verspricht praxistaugliche Lösungen.

Die Forderung nach einer sicherheitstechnischen Bewertung der Betriebsartenwahl ist dadurch begründet, dass bei der Umschaltung von einer Betriebsart in eine andere verschiedene sicherheitstechnische Einrichtungen an der Maschine zu- und abgeschaltet werden.

Ein sehr einfaches Beispiel einer Maschine mit nur zwei Betriebsarten (Automatik- und Einrichtbetrieb) zeigt, warum das so ist: An der Maschine ist im Automatikbetrieb als sicherheitstechnische Einrichtung eine Schutztür im Einsatz. Die Schutztür ist mit einem Sicherheitsschalter abgesichert. Wird die Tür geöffnet, schaltet die Maschine ab und geht in einen sicheren Zustand über. Für die Inbetriebnahme im Einrichtbetrieb ist es jedoch erforderlich, dass die Maschine auch bei offener Schutztür eingeschaltet bleibt – jedoch nicht mit allen Funktionen des Automatikbetriebs. Dazu wird die Betriebsart der Maschine auf Einrichten umgeschaltet. In dieser Betriebsart wird der Sicherheitsschalter an der Schutztür überbrückt, damit die Maschine in Betrieb genommen werden kann. Gleichzeitig wird als sicherheitstechnische Einrichtung ein Zustimmtaster verwendet und steuerungstechnisch auf eine sicher reduzierte Geschwindigkeit umgeschaltet. Zudem sind nicht mehr alle Achsen und Funktionen in Betrieb.

In diesem Beispiel muss – bedingt durch das Umschalten der Betriebsart von Automatik- in den Einrichtbetrieb – die Sicherheitseinrichtung „Schutztür“ ausgeschaltet werden. Gleichzeitig übernehmen zwei andere Sicherheitsfunktionen den Schutz des Mitarbeiters: der Zustimmtaster und die reduzierte Geschwindigkeit. Bild 2 soll das verdeutlichen.

Eine Betriebsart kann unterschiedliche Funktionen umfassen. Ein Einzelschritt der Maschine kann sowohl im Automatikbetrieb als auch im Einrichtbetrieb sinnvoll sein: im Automatikbetrieb mit geschlossener Schutztür und im Einrichtbetrieb mit gedrücktem Zustimmtaster und reduzierter Geschwindigkeit.

Das Umschalten zwischen unterschiedlichen Sicherheitseinrichtungen muss einen Performance Level (PL) nach EN ISO 13849-1 erfüllen. Nur dann ist sichergestellt, dass richtig umgeschaltet wird. Sowohl die C-Norm für Drehmaschinen (EN ISO 23125) als auch die für Schleifmaschinen (EN ISO 16089) fordert für die Umschaltung einen PL c. Auch die demnächst neu erscheinende Norm für Fräsmaschinen (EN ISO 16090) wird einen PL c fordern

Ergänzendes zum Thema

EKS und EKS FSA

EKS light und EKS light FSA

Normative Beurteilung eines Betriebsartenwahlschalters

Um einen Betriebsartenwahlschalter normativ beurteilen zu können, müssen dessen Bestandteile betrachtet werden. Bei einem Schlüsselschalter ist dies zunächst der Schlüssel selbst. Er ist kein sicherheitsrelevantes Teil – oder doch? Hier macht uns die deutsche Sprache ein wenig Schwierigkeiten, denn der Begriff Sicherheit wird unterschiedlich genutzt. Grundsätzlich ist ein Schlüssel ein sicherheitsrelevantes Teil. Jedoch nicht im Sinne der EN ISO 13849-1. Für die Norm bedeutet „Sicherheit“, den Schutz des Menschen vor der Maschine bzw. vor einem Unfall mit der Maschine. Im Englischen wird für diese Art Sicherheit der Begriff Safety oder Functional Safety verwendet. Ein Schlüssel verhindert den unberechtigten Zugriff von außen auf die Maschine und dient zum Umschalten von einer Betriebsart in die andere. Für diese Art Sicherheitstechnik gibt es derzeit in der Welt der Maschinen keinen eigenen Begriff und keine Norm. Auch C-Normen erheben hier keine Forderungen. Allerdings werden zukünftige Normen für diese Art der Sicherheitstechnik den englischen Begriff Security verwenden. Für die Beurteilung der Security ist die EN ISO 13849-1 jedoch nicht zuständig.

Der Schlüssel selbst muss demnach nicht nach der Norm bewertet werden. Trotzdem sollte auch hier ein gewisses Sicherheitsniveau eingehalten werden. Dies ergibt sich aus der Maschinenrichtlinie, also aus dem Gesetz. Im Anhang I der Maschinenrichtlinie wird gefordert, dass entweder ein Schlüsselschalter verwendet oder auf andere Weise der Zugang zur Betriebsartenwahl auf einen bestimmten Personenkreis beschränkt wird. Daraus ergibt sich nun ein sehr praktisches Problem: An den meisten Maschinen steckt der Schlüssel zur Betriebsartenwahl ständig. Auf diese Weise kann jeder beliebige Mitarbeiter die Betriebsart umschalten und damit auch Arbeiten an einer Maschine durchführen; selbst solche, für die er nicht ausgebildet wurde. Das ist bei einem Unfall für den Maschinenbetreiber und den Maschinenhersteller eine Gefahr: für den Betreiber, weil der Schlüssel immer steckt und für den Hersteller, weil ihm dieser Umstand bekannt ist und eigentlich nicht ignoriert werden darf. Denn es existieren bereits seit vielen Jahren bessere Zugangsbeschränkungen. Es gibt allerdings auch noch schlechtere. Dazu zählt beispielsweise der Zugangsschutz per Passwort. Das kennt irgendwann jeder und es ändert sich nie. Häufig findet man es sogar auf einem Zettel direkt an der Maschine oder im Schaltschrank. Somit ist ein echter Schutz vor unbefugtem Zugriff auf die Maschine ausgeschlossen.
