Batterie- und Umwelttestzentrum des VDE

Die Folterkammer für Elektroautos

10.07.12 | Redakteur: Sariana Kunze

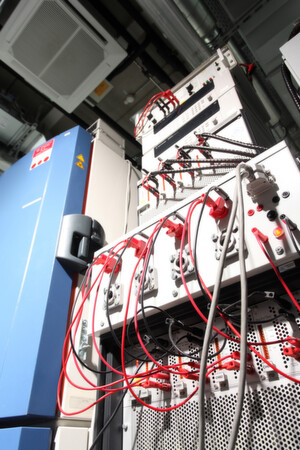

Das VDE-Institut nimmt in Offenbach am Main ein neues Batterie- und Umwelttestzentrum in Betrieb. Auf mehr als 50 hochmodernen Einrichtungen können Lithium-Ionen-Akkus für Elektrofahrzeuge im neuen Testzentrum auf Sicherheit und Dauerfestigkeit getestet werden. Die Prüfstände sind so dimensioniert, dass sie auch Lkw-Batterien mit bis zu 400 Kilogramm Gewicht inklusive Befestigungsmaterial und Abmessungen von bis zu 120 mal 120 Zentimetern aufnehmen können. Das Zentrum steht Automobilherstellern und Zulieferern, aber auch Forschungsinstitutionen und Behörden als Dienstleister zur Verfügung.

Herz des neuen Prüfzentrums ist eine Anlage, in der das Batterieverhalten bei besonders schweren Unfällen untersucht werden kann. Dazu gehört ein Fallturm, in dem die zu untersuchende Batterie in bis zu zehn Meter Höhe aufgehängt und dann ausgeklingt wird. Beim anschließenden Aufprall auf einen auf dem Betonfundament liegenden simulierten Laternenpfahl erreicht der Akku eine Endgeschwindigkeit von rund 50 Kilometer pro Stunde. Er darf, um die Prüfung zu bestehen, anschließend nicht in Brand geraten. Der Test wird mit einer Hochgeschwindigkeitskamera gefilmt und ermöglicht den VDE-Ingenieuren so eine detaillierte Auswertung. In einem weiteren Gebäudeteil können Batterien mit definierten Kräften gequetscht oder durch das Eindringen eines Metalldorns zerstört werden. Die in verschiedenen Industrienormen festgelegten Testkriterien – zum Beispiel die Eindringgeschwindigkeit des Dorns – werden bei diesen Prüfungen exakt eingehalten.

Halten die verwendeten Kunststoffe auch bei längerer Einwirkung von UV-Strahlung?

Nicht nur die Sicherheit, sondern auch die Langzeitstabilität von Traktionsbatterien untersucht der VDE in seinem neuen Testzentrum. Spezielle Prüfstandsaufbauten erlauben es, alle Fragen zu beantworten, die über die Lebensdauer der Batterie entscheiden: Ist die Batterie ausreichend gegen Spritzwasser oder eindringenden Staub geschützt? Halten die verwendeten Kunststoffe auch bei längerer Einwirkung von UV-Strahlung? Korrodieren Bauteile bei einem hohen Salz- und Feuchtigkeitsgehalt der Luft? Wie verhält sich eine Batterie bei minus 70 Grad Celsius? Und welchen Einfluss hat ein Temperaturschock von bis zu 24 Kelvin je Minute auf die Dauerfestigkeit? Wie verhält sich die Batterie beim Transport in der Luft unter Unterdruckbedingungen?

Mechanische Belastungen, wie sie im Fahrzeug durch schlechte Straßen auftreten, werden mit einem großen Schwingungsprüfstand simuliert. Die Batterie ist bei diesem Test Kräften von bis zu 120 Kilonewton (entspricht 12 Tonnen) ausgesetzt, deren Richtung in Sekundenbruchteilen wechselt. Um die Belastung zu maximieren, kann der Schwingungsprüfstand klimatisiert werden.
