I/O-System

Masteranstaltung im Busklemmenformat misst Energieverbrauch

26.06.12 | Redakteur: Sariana Kunze

(Beckhoff)

Der Kern moderner, auf Energieeffizienz ausgelegter Gebäudeautomatisierung ist das Erfassen von Energieverbrauchsdaten. Mit den Beckhoff Busklemmen kann die Messung aller relevanten elektrischen Daten des Versorgungsnetzes direkt im I/O-System erfolgen.

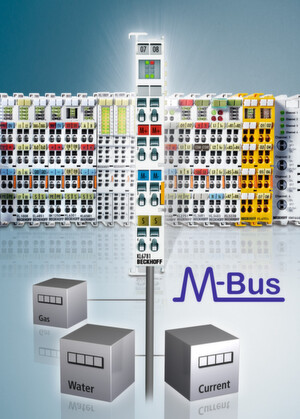

Die M-Bus-Masterklemme KL6781 erweitert das Angebot an Energiemessklemmen: Strom-, Wasser-, Gas- oder Energiezähler mit M-Bus-Schnittstelle werden einfach in das feldbusunabhängige Busklemmensystem integriert und machen externe M-Bus-Gateways überflüssig. Die M-Bus-Masterklemme, im kompakten 12-mm-Gehäuse, erlaubt den direkten Anschluss von bis zu 40 M-Bus-Geräten mit je 1,5 mA Stromaufnahme. Sollen weitere Teilnehmer angeschlossen werden, muss lediglich eine weitere KL6781 in den Busklemmenstrang eingesetzt werden. Die M-Bus-Masterklemme wandelt die Daten des internen Klemmenbusses in M-Bus-konforme Physik um. Hierfür stehen 24-Byte-Daten pro Klemme zur Verfügung. Die Softwarebibliothek TwinCAT PLC M-Bus, die dem Anwender kostenlos zur Verfügung steht, erleichtert die Anbindung von M-Bus-Geräten zahlreicher Hersteller durch vordefinierte Profile.

Bus-Schnittstellte erfasst Lastspiezten im Maschinen- und Anlagenbau

Neben der Gebäudeautomation ist die M-Bus-Lösung auch im Maschinen- und Anlagenbau einsetzbar, wo beispielsweise Verbrauchsdatenzähler mit M-Bus-Schnittstelle zur Erfassung von Lastspitzen eingesetzt werden.

Die Beckhoff „All-in-One-Lösung“ wird mit der M-Bus-Klemme um einen weiteren Baustein erweitert. Mit über 400 verschiedenen Signalformen deckt das Beckhoff-Busklemmensystem nahezu alle Signaltypen in der Gebäudetechnik ab. Es unterstützt nicht nur alle gängigen Sensoren und Aktoren, sondern bindet, mit den entsprechenden Buskopplertypen, auch alle für die Gebäudetechnik wichtigen Bussysteme ein. Über Kommunikationsbusklemmen ist die Einbindung unterlagerter Subsysteme, wie KNX/EIB, LON, DALI, MP-Bus, EnOcean oder serieller Verbindungen RS232/RS485, wie zum Beispiel Modbus, möglich.
