Steckverbinder

Passende Schnittstellen für Energieketten

| Redakteur: Ines Stotz

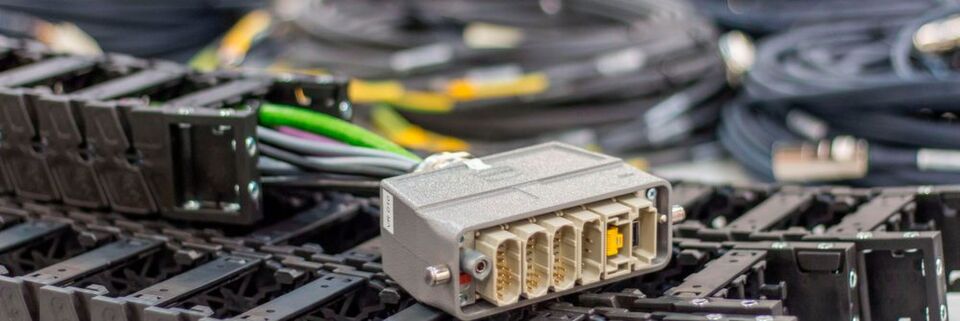

Die Steckverbinder-Reihe Han-Modular von Harting liefert passende Schnittstellen für Energieketten. Im Bild: Han High Density Modul (3x), Han EE Modul, Han RJ45 Modul, Han USB 2.0 Modul (jeweils Stift-Varianten)
Die Steckverbinder-Reihe Han-Modular von Harting liefert passende Schnittstellen für Energieketten. Im Bild: Han High Density Modul (3x), Han EE Modul, Han RJ45 Modul, Han USB 2.0 Modul (jeweils Stift-Varianten) (Bild: Harting)

Um sicherzugehen, dass sich die Schnittstellen-Montage für die Leistungs- und Signalübertragung effizient und sicher in die eigenen Fertigungsprozesse von Energieketten und Kabelsystemen integrieren lässt, kooperiert Igus mit Harting als Lieferanten und Design-In-Partner von modularen Han Industrie-Steckverbindern.

Igus mit Sitz in Köln stellt Hochleistungskunststoffe für bewegte Anwendungen her, insbesondere Gleitlager und Energieketten für die Automatisierung. Der Hersteller ist weltweit mit Niederlassungen präsent oder vertreibt sein Portfolio über lokale Händler. Insgesamt beschäftigt das Unternehmen knapp 3000 Menschen, die 2015 mit Hochleistungskunststoffen – unter dem Markennamen „motion plastics“ – einen Umsatz von 552 Mio. Euro erreichten. Polymer-Gleitlager und Energiekettensysteme bilden die beiden Geschäftsbereiche. Das Unternehmen liefert anschlussfertige Energieketten einschließlich aller Komponenten. Die Leitungen zur Versorgung der Anlagen mit Daten, Leistung und Signalen werden sicher durch die Kunststoffketten geführt. Je nach Kundenanforderungen unterstützen spezielle Führungsrinnen den ruhigen und reibungsarmen Lauf der Ketten und minimieren die Belastung für die Leitungen.

Han-Modular von Harting liefert dazu die passenden Schnittstellen. Die modulare Steckverbinder-Reihe umfasst rund 100 Module, aus denen sich je nach Anforderung Steckverbinder zur Übertragung von Signalen, Leistung und gasförmigen Medien konfigurieren lassen. Von Harting entwickelte Halterahmen und Adapter ermöglichen die Kombination unterschiedlichster Module zu Steckverbindern, die sich in alle wesentlichen Gehäusearten des Unternehmens integrieren lassen.

Von der Hochstromübertragung bis zum Profibus-Netzwerk

Das Besondere an Han-Modular ist die Möglichkeit, „hybride“ Steckverbinder zu konfigurieren. Automatisierte Fertigungslinien benötigen zur Steuerung einen intensiven Austausch von Daten und Signalen. Han-Modular Steckverbinder können in einer Schnittstelle also nicht nur Leistung übertragen, sondern auch optische und elektrische Signale sowie aufbereitete Druckluft.

Im Detail umfasst das modulare Steckverbinder-Programm Kontakte und Einsätze für Leistungen bis 200 A / 1000 V, Hochspannungsmodule für maximal 40 A / 5000 V sowie Signalmodule mit einer Packungsdichte von bis zu 25 Kontakten pro Einzelmodul (4 bis 10 A / 50 bis 250 V). Ethernet Cat 6A-Schnittstellen stehen ebenso zur Verfügung wie Module für die Lichtwellenleiter-Übertragung in Single- und Multimode-Fasern sowie verschiedene Bus-Technologien (z.B. Profibus). Das Han Pneumatik Modul eröffnet darüber hinaus Optionen zur Übertragung aufbereiteter Druckluft bis 10 bar.

Gute Gründe, auf Harting zu vertrauen

Neben der Integrationsfähigkeit in die eigene Produktion waren für Igus die folgenden Kriterien bei der Auswahl von Harting als Lieferanten für modulare Steckverbinder entscheidend:

  • Qualität und Innovationskraft der Komponenten,
  • Liefertreue und Wettbewerbsfähigkeit des Zulieferers,
  • variable Leitungskonfektion auf Basis von Han-Modular,
  • Klarheit im Aufbau der Harting Produkte: einfache Montage.

Ein wichtiger Aspekt, so Christian Stremlau, der Leiter des Geschäftsbereichs Readycable/Readychain bei Igus sei, dass sich die Harting Steckverbinder unter Einsatz von Crimpkontakten in großer Zahl besonders kostengünstig verarbeiten lassen. Schließlich lasse sich das Crimpen nach Bedarf vollständig oder teilweise automatisieren.

„Mit Harting haben wir einen Vorzugslieferanten gefunden“, sagt Stremlau. „Das Zusammenspiel aus hoher Materialverfügbarkeit auf Seiten von Igus sowie exakter Termintreue und hoher Qualität auf Seiten von Harting gewährleistet, dass Kunden bei uns stets kurze Lieferzeiten und beste Qualität zu fairen Preisen erhalten“, so Stremlau.
