Energieführung Alles unter Kontrolle –

Redakteur: Karl-Ullrich Höltkemeier

Nicht nur die Technik, sondern auch der Mensch spielt eine Rolle, wenn das BMW 3er Cabrio laut Hersteller die perfekte Verbindung zwischen Himmel und Straße darstellt. So wird das versenkbare Hardtop nicht von Robotern montiert, sondern von Menschen, die durch von Innotech entwickelte und von Kabelschlepp mit Energieführung versehene Handhabungsgeräte mit besonderer Ergonomie unterstützt werden und diese Arbeitsplätze behindertengerecht machen.

Firmen zum Thema

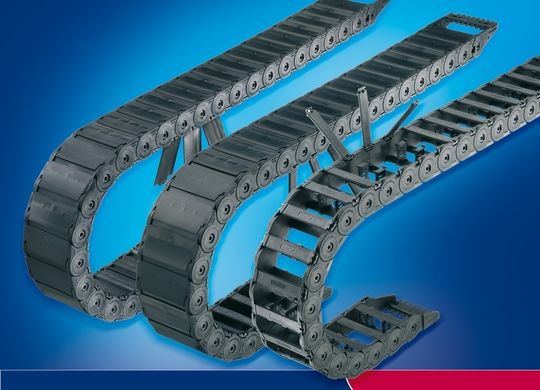

Alles montiert: Insgesamt wurden 300 m Energieführungsketten von Kabelschlepp verbaut, darunter auch UNIFLEX-Ketten. Bilder: Kabelschlepp
Alles montiert: Insgesamt wurden 300 m Energieführungsketten von Kabelschlepp verbaut, darunter auch UNIFLEX-Ketten. Bilder: Kabelschlepp
( Archiv: Vogel Business Media )

Wenn sich ein PKW-Hersteller entscheidet, in der Automobilfertigung Menschen statt Roboter einzusetzen, hat das neben der sozialen Verantwortung auch wirtschaftliche oder betriebstechnische Gründe. So auch bei BMW: Der Bayerische Autoproduzent hatte natürlich überlegt, das versenkbare Hardtop für das neue Cabriolet im Werk Regensburg von Robotern montieren zu lassen. Dagegen sprachen der eklatante Platzmangel und die dadurch besonders strengen Sicherheitsauflagen, die einen erheblichen Mehraufwand bedeutet hätten.

Mittelding zwischen manueller und vollautomatischer Fertigung

Die Lösung klingt beinahe revolutionär und stellt so etwas wie ein Mittelding zwischen manueller und vollautomatischer Fertigung dar. Eine einzige Person nimmt das Dach auf und hebt es in das Fahrzeug ein. Die eigentliche Positionier- und Hebearbeit verrichtet ein SPS-geführtes Gerät, mit dessen Hilfe die Bauteile ohne Kraftanstrengung und mit maximaler Sicherheit transportiert und aufgesetzt werden.

Bildergalerie

Ergonomie und Sicherheit sind mehr als sonst ein Thema

Eine Zweihand-Steuerung sorgt dafür, dass der Prozess gestoppt wird, sobald der Mitarbeiter einen Daumen aus dem Sensorbereich zieht, in dem er sich bei normaler Operation ständig befindet. Das sorgt nicht nur für rasches Anhalten bei irrtümlichem Loslassen, sondern überfordert Mitarbeiter nicht durch komplexe Manipulationen zum kontrollierten Stillsetzen der Einheit, die immerhin ein gesamtes Verfahrgewicht von ca. 900 kg. aufweist.

Alle Achsen unter Kontrolle

BMW beauftragte das Linzer Unternehmen Innotech Planungs und Vertriebsges.m.b.H. mit der Entwicklung der Handhabungsgeräte, da der Spezialist für Industrieautomation bereits beste Erfahrungen mit ähnlichen Maschinen u.a. für Magna Steyr, VW Bratislava und BMW München aufweisen konnte.

Den entscheidenden Ausschlag für diese Wahl gab das Gesamtkonzept, das bei minimalem Platzbedarf eine Gesamtlösung mit maximaler Ergonomie und Sicherheit bietet, also hohe Funktionalität bei einfachster Handhabung.

3D-Simulation mit CATIA

Um dieses Ziel zu erreichen, wurden sämtliche Geräte nach der Konstruktion mit CATIA V4 / V5 einer 3D-Simulation unterzogen. So konnten mögliche Konflikte und Gefahren frühzeitig erkannt und vermieden werden.

Die Anlage verfährt die aufgenommenen Baugruppen in sechs individuell gesteuerten Achsen. Neben der x-, y- und z-Achse verfügt das Handhabungsgerät auch über je eine Rotations-, Zentrier- und Feinpositionierachse. Neben der direkten Achsenkontrolle ist auch eine variable Ansteuerung jeder Achse durch die SPS möglich, auch für den Gewichtsausgleich.

Realisierter Leichtbau

Für den Aufbau und Verbau der versenkbaren Hardtops wurden von Innotech rund 20 Handhabungsgeräte sowie einige spezielle Vorrichtungen an BMW geliefert. Die Steuerung der Maschinen übernimmt eine Siemens S7400 Steuerung, während die Pneumatik von Festo kommt. Mit ROBOLIFE ALU PROFIL SYSTEM wurde großteils die der Aufgabe entsprechende Leichtbauweise realisiert.

Ausgeklügelte Energieführung von Kabelschlepp

Jede der sechs Achsen verfügt über eigene Zuleitungen zur Energieversorgung. Da die einzelnen Achsen unterschiedliche Anforderungen an die Energiezuleitung stellen, kommen verschiedene Geometrien zum Einsatz. Auch hier war die Raumnot ein wesentliches Kriterium.

Immerhin mussten pro Einheit ca. 300 m Energieführungsketten verlegt werden. Innotech musste jedoch nicht lange auf Partnersuche gehen. Bereits seit einigen Jahren arbeitet das Unternehmen in einer guten, konstruktiven Partnerschaft mit der österreichischen Vertretung von Kabelschlepp.

Komplettsystem mit sämtlichen Medien und Steckern

Auf der Basis unterschiedlicher Energieführungsketten von Kabelschlepp erstellte Innotech für BMW ein Komplettsystem mit sämtlichen Medien und Steckern. Dabei kommen für die verschiedenen Achsen die Systeme Mono, Uniflex und Robotrax zum Einsatz. Den Anforderungen des Produktionsbetriebes entsprechend ist die Vermeidung von Standzeiten eines der wichtigsten Entwicklungsziele.

Daher sind alle Energieführungsketten leicht austauschbar montiert. Bei Betriebsstörungen muss nicht ab- und wieder aufgerüstet werden, sondern wird mit wenigen Handgriffen das gesamte System durch ein baugleiches ersetzt. Auf diese Weise kann mit zwei Systemen stets ein nahezu unterbrechungsfreier Betrieb ohne nennenswerte Stillstände sichergestellt werden.

Prämiertes Design

Erstmals auf der Hannover Messe 2006 vorgestellt, wurde das auch in dieser BMW Anlage verwendete Kanalsystem ROBOTRAX bereits mit dem if-Design Award ausgezeichnet. Das besondere an dem 3D beweglichen Energieführungssystem aus Kunststoff ist die Verbindung der einzelnen Glieder mittels kugelförmiger Schnappverschlüsse. Diese erlauben nicht nur Drehbewegungen bis 420°, wodurch sie ideal geeignet sind für den Einsatz in Industrierobotern, Drehtischen und Montagevorrichtungen, sie verfügen auch über interne Krümmungsradius-Anschläge, die ein Unterschreiten der spezifizierten Radien verhindern und so die Kabel schonen.

Das in insgesamt fünf Größen und mit Außendurchmessern von 40 bis 100 mm

... verfügbare System erhielt laut Jury den begehrten Designpreis, da es dem Hersteller mit ROBOTRAX gelang, Ergonomie, Funktionalität und Design in Einklang zu bringen. Eigenschaften wie die Ausführung als offenes System mit gut sicht- und damit kontrollierbaren Leitungen, die werkzeugfreie Bestückung oder das Drei-Kammer-System zur Aufnahme von Leitungen mit unterschiedlichen Durchmessern untermauern diese Erkenntnis.

Einfacher Tausch ganzer Systemelemente

Zudem gestattet die Ausführung mit Leitungen, die nach dem Eindrücken selbstständig gehalten werden, den raschen und einfachen Tausch ganzer Systemelemente durch einfaches Öffnen der Befestigungselemente, wie es auch im beschriebenen Fall bei BMW gefordert war. Die erfolgreiche Realisierung der Handhabungsgeräte für BMW Regensburg führte bereits zu Anfragen von anderen Abteilungen innerhalb des Konzerns.
