gesponsertAntriebskonzept Mehr Effizienz in der Warehouse-Automation

Der E-Commerce boomt: Konsumenten kaufen immer mehr Kleidung, Spielwaren oder auch Produkte des täglichen Bedarfs online. Das stellt erhöhte Herausforderungen an die gesamte Lieferkette und damit auch die Warehouse-Automation. In Lagerhäusern sind flexible Lagersysteme gefragt, die intelligente, nachhaltige Antriebskonzepte erfordern.

Der Antriebsspezialist Nord Drivesystems kennt die Bedürfnisse der Branche genau und bietet viele dynamische Antriebslösungen für die verschiedenen Anwendungen und Ansprüche in der Lagerlogistik: von der Förder-, Palettier- und Wickeltechnik über Hängebahnen bis hin zu Verschiebewagen und -regalen. „Gefragt sind vor allem Antriebskonzepte mit integrierter Ethernet-Schnittstelle für die Einbindung in moderne Automationsanlagen“, erklärt Gernot Zarp, Geschäftsführer von Nord Drivesystems. „Wir bieten servicefreundliche Plug-and-Play-Lösungen, die sich zudem durch Predictive-Maintenance- und Condition- Monitoring-Konzepte auszeichnen, um die Anlagenverfügbarkeit zu erhöhen und Stillstände zu vermeiden.“

Bildergalerie

Bildergalerie mit 8 Bildern

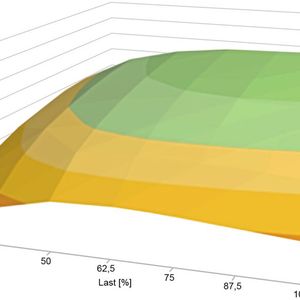

Hohe Wirkungsgrade im Teillastbereich

Die maßgeschneiderten Antriebslösungen für die Lagerlogistik stehen für einen optimalen Kompromiss aus Investitions-, Betriebs- und Wartungskosten. Die Antriebseinheiten mit Motoreffizienzklasse IE4 und Systemeffizienzklasse IES2 erreichen speziell im Teillast- und Teildrehzahlbereich exzellente Wirkungsgrade. Mit dem IE5+-Permanentmagnet-Synchronmotor lassen sich sogar eine noch höhere Energieeffizienz erreichen und der Energieverbrauch erheblich senken. Sein kon­stantes Drehmoment über einen weiten Drehzahlbereich ermöglicht zudem eine gezielte Variantenreduzierung. So lassen sich administrative Aufwände minimieren und Herstellungs-, Logistik-, Lager- und Serviceprozesse schlanker gestalten. Unter Ausnutzung der hohen Überlastfähigkeit der Motoren und des großen Verstellbereichs können die Antriebe individuell auf das jeweilige Lastkollektiv der Anlage zugeschnitten werden. Die IE5+-Synchronmotoren sind zudem modular mit allen Getrieben und der Antriebselektronik von Nord Drivesystems kombinierbar. Damit vereinen sie die Vorteile des Baukastens und des höheren Wirkungsgrades mit den Möglichkeiten der Variantenreduzierung – so amortisiert sich die Anschaffung innerhalb von kurzer Zeit.

Energieeffizient und leistungsstark

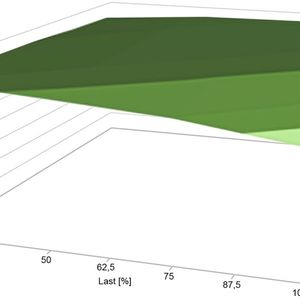

Über einen breiten Drehmomentbereich erreicht der IE5+-Motor seinen hohen Wirkungsgrad und ist damit optimal für den wirtschaftlichen Betrieb im Teillastbereich ausgelegt. Er bietet eine hohe Leistungsdichte bei geringem Bauraum. So ermöglicht beispielsweise ein Motor der Baugröße 71 bis zu 40 Prozent Platzersparnis gegenüber einem herkömmlichen Asynchronmotor. Die 71er Baugröße leistet 0,35 bis 1,1 kW mit einem Dauerdrehmoment von 1,6 bis 4,8 Nm, Baugröße 90 bis zu 4,0 kW mit einem Dauerdrehmoment von bis zu 18,2 Nm. Der IE5+-Synchronmotor ist sowohl in belüfteter als auch glatter, unbelüfteter Ausführung verfügbar. Zusammen mit dem dezentralen Frequenzumrichter Nordac On bildet der IE5+ eine optimale Systemlösung aus einer Hand, bei der alle Teile nahtlos aufeinander abgestimmt sind.

Dezentraler Frequenzumrichter Nordac On

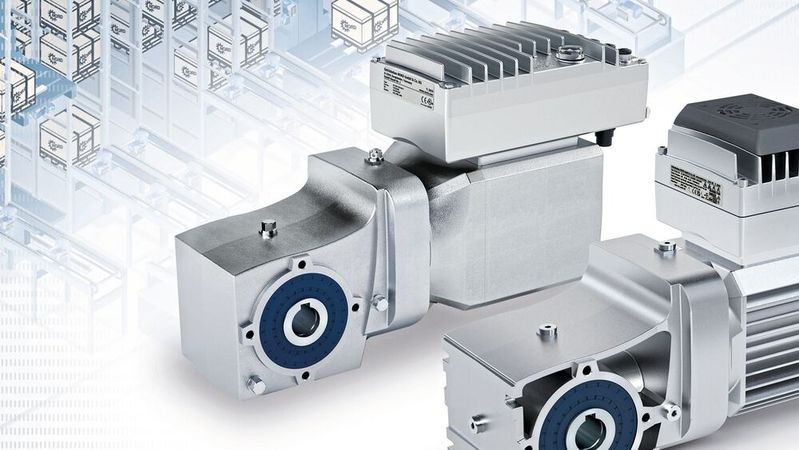

Der dezentrale Frequenzumrichter Nordac On wurde eigens für die Anforderungen der horizontalen Fördertechnik im Warehouse-Bereich entwickelt. In der Ausführung als Nordac On+ ist er speziell für das Zusammenspiel mit dem IE5+-Synchronmotor optimiert. Die Frequenzumrichter zeichnen sich durch ihr integriertes Ethernet-Interface, ihre Wartungsfreundlichkeit aufgrund der vollständigen Steckbarkeit sowie durch ihre extrem kompakte Bauweise aus – und stellen eine so wirtschaftliche wie intelligente Plug-and-Play-Lösung für IIoT-Umgebungen dar. Sie lassen sich direkt auf den Getriebemotor montieren und bieten eine Energiesparfunktion im Teillastbereich.

Über seine flexible Ethernet-Schnittstelle ist der Nordac On in der Lage, unterschiedliche Protokolle wie Ethercat, Profinet oder Ethernet/IP abzubilden. Damit kann auf unterschiedliche Hardware-Varianten verzichtet werden, und Protokollanpassungen lassen sich bequem über Parametereinstellungen des Ethernet-Stacks realisieren. Auch Updates sind schnell und einfach per Ethernet möglich, ein manuelles On-Site-Aufspielen von Firmware an jedem einzelnen Antrieb entfällt. Dadurch wird der Wartungsaufwand vor allem bei großen Anlagen erheblich gesenkt. Dank des Stacks lassen sich zudem weitere Mikrocontroller einsparen, es entsteht weniger Abwärme und die Baugröße des Umrichters wird reduziert. Je kompakter die Einheit aus Umrichter und Motor, desto einfacher ist die Einbettung in eine Förderbandeinheit. Bei kleinen und mittelgroßen Produkt- und Verpackungseinheiten ist das ein klarer Wettbewerbsvorteil.

Umrichter für Leistungen bis 22 kW

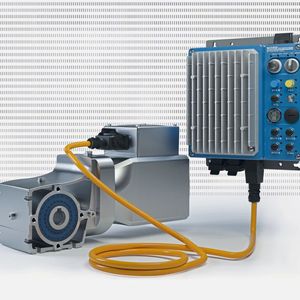

Für einen größeren Leistungsbereich bis 22 kW empfiehlt sich der Nordac Flex SK 205E. Der kompakte, flexible und energieeffiziente Frequenzumrichter ermöglicht vor allem im Teillastbetrieb Energieeinsparungen. Mit dem Umrichter lassen sich Standard-Asynchronmotoren, hocheffiziente Synchronmotoren sowie Bremsmotoren ansteuern. Er kann antriebsnah im Feld oder motormontiert installiert werden. Der Anschluss von Leistungs- und Datenleitungen lässt sich steckbar ausführen. Das dezentrale System ermöglicht kurze Motor- und Geberleitungen sowie kurze Zuleitungen zu Sensoren. Geberrückführungen lassen sich zum Beispiel für positionsgesteuerte Transportsysteme realisieren. Seine hohe Überlastfähigkeit ermöglicht auch dynamische Bewegungen mit kurzen Start- und Stoppzeiten bzw. einen Taktbetrieb. Die integrierte Posicon-Steuerung gewährleistet eine hohe Genauigkeit in Gleichlauf- und Positionieranwendungen.

Der Nordac Flex kann mit Optionsbaugruppen für die Kommunikation mit üblichen Feldbussystemen sowie den Industrial-Ethernet-Dialekten Profinet, Ethercat, Ethernet IP sowie Powerlink erweitert und somit leicht in Steuerungssysteme integriert werden. Die Funktionale Sicherheit ist mittels STO realisierbar. Die Profisafe-Erweiterung ergänzt zudem die STO-Ansteuerung über Industrial Ethernet mit erweiterten Funktionen wie Safe Direction oder Safe limited speed.

Antriebstechnik

Neue Antriebslösungen für die Intralogistik

Digitale Tools zur Unterstützung

Für Steuerung und Diagnose der Frequenzumrichter hat Nord verschiedene Tools im Angebot. Die Nordcon App kann via Bluetooth kabellos mit dem Umrichter kommunizieren. Dazu wird ein Bluetooth-Modul in die serielle Schnittstelle integriert. Alternativ lassen sich dort auch Bedienboxen mit numerischer Anzeige oder mit Klartext in zwölf Sprachen einbinden, die die Diagnose sowie das Parametrieren und Steuern des Frequenzumrichters ermöglichen. Mit der Software-Lösung Nordcon, einem kostenfreien Programm für PC oder Laptop, geht Nord noch einen Schritt weiter. Das Tool ermöglicht neben den üblichen Diagnose- und Steuerungsfunktionen auch ein einfaches Projektdaten-Management sowie die Programmierung der geräteinternen PLC, welche die antriebsnahen Funktionen autark übernehmen kann.

Anwenderfreundliche Systemlösung

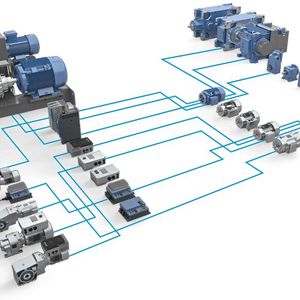

Umfassende Systemlösungen für die Warehouse-Branche, die Motor, Getriebe und Antriebselektronik kombinieren, bietet Nord mit dem Lösungsraum Logidrive. Insgesamt für die Anforderungen der Warehouse- Logistik entwickelt, sind die verschiedenen Ausführungen auf unterschiedliche Faktoren hin optimiert. Im Hinblick auf die Energieeffizienz optimiert ist Logidrive Advanced, in dem ein IE5+-Synchronmotor, der Frequenzumrichter Nordac On+ und ein Getriebe nach Wahl aus dem Nord-Portfolio arbeiten. Bei Logidrive Basic mit einem IE3-Asynchronmotor, Nordac On Frequenzumrichter und einem Getriebe aus dem Nord-Portfolio steht die Kosteneffizienz im Fokus.

Geringes Gewicht, kompakter Bauraum

Beide Ausführungen sind auf optimale Performance und maximale Anwenderfreundlichkeit ausgelegt und überzeugen durch ihr geringes Gewicht und ihren kompakten Bauraum. Unter Ausnutzung der hohen Überlastfähigkeit der Motoren und des großen Verstellbereichs des Systems werden sie auf jeden Kunden individuell zugeschnitten und gezielt auf das individuelle Lastkollektiv der jeweiligen Anlage ausgelegt.

Logimat 2024: Halle 3, Stand 3C41

Systemlösung Logidrive

Maßgeschneiderte Antriebe für Logistikanwendungen
