Elektromotor Einstufige Planetengetriebe mit Laufruhe für hohe Radiallasten

maxon motor hat sein einstufiges Planetengetriebe-Programm um zwei Ausführungen erweitert: Mit einem verstärkten Planetenträger, neuer Anordnung der Lagerung und einer Keramikversion konnte das 32 mm Planetengetriebe in wesentlichen Punkten verbessert werden.

Anbieter zum Thema

FAULHABER Antriebssysteme

Maxon Motor GmbH

maxon international ag

Mit den neuen Getriebeversionen für hohe Radiallasten bietet der Hersteller nach eigenen Angaben erstmals einstufige Getriebe mit extra robuster Radiallagerung an. Sie zielen zum Beispiel auf Anwendungen mit Riemenantrieb ab, bei denen die Abgangsstufe durch die radiale Krafteinwirkung enorm belastet wird.

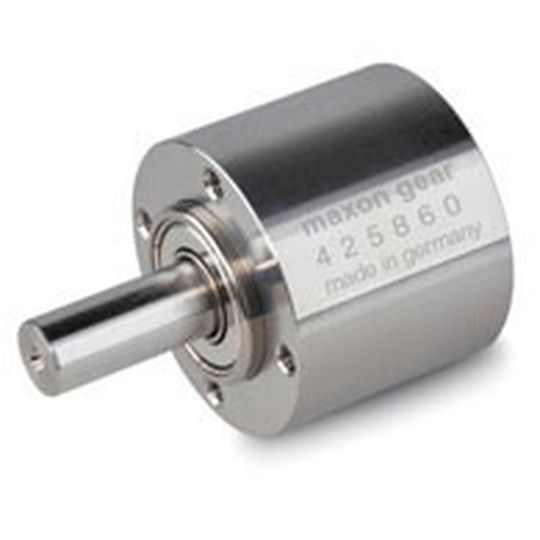

Bei den Getrieben GP 32 AR und GP 32 CR wurde dieser Belastung Rechnung getragen und die beiden Lager der Abgangsstufe so weit wie möglich auseinander gelegt. Dadurch können Radialkräfte bis zu 140N optimal abgefangen werden. Der Planetenträger wurde verstärkt und separat gelagert. Die Achsen der Planetenräder sind stabil in beiden Hälften des Planetenträgers gefasst. Für Höchstwerte bezüglich Drehmoment und Lebensdauer können diese Achsen in Keramik gewählt werden. Das kurzzeitig zulässige Drehmoment reicht bis 1.25Nm.

Planetengetriebe mit unterschiedlichen Motoren kombinierbar

Die Getriebe stehen mit Abtriebswellen im Durchmesser von 6 mm und 8 mm zur Verfügung und zeichnen sich zudem durch Laufruhe und geringe Schwankung der Reibwerte aus. Die Planetengetriebe lassen sich im maxon Baukastensystem mit unterschiedlichen Motoren, bürstenbehafteten und bürstenlosen sowie Flachmotoren kombinieren.
