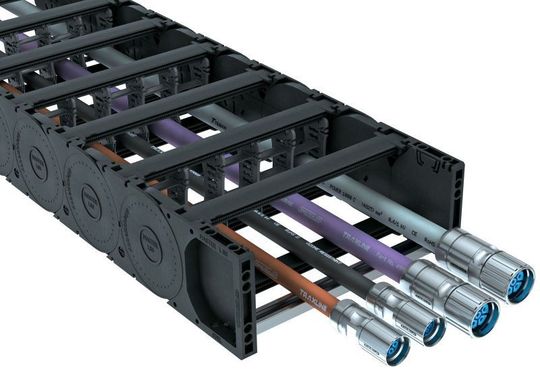

Leitungsführung Energieführungskette mit Trennstegsystem für mehr Platz im Innenraum

Die Anforderungen an die dynamische Leitungsführung werden im Zeitalter von Industrie 4.0 immer komplexer. Einerseits schwindet der Bauraum in Maschinen, andererseits wünschen sich die Kunden mehr Platz im Innenraum der Energiekette. Dazu kommt, dass die Leitungen bezüglich Funktion, Querschnitt und Mantelwerkstoff sehr unterschiedlich sind. Die Master-Energieführungsketten LE60/LE80 mit dem Trennstegsystem TS3 von Tsubaki Kabelschlepp sollen diese Anforderungen erfüllen.

Anbieter zum Thema

Maxon Motor GmbH

SMC Deutschland GmbH

ELMEKO GmbH + Co. KG

TSUBAKI KABELSCHLEPP GmbH

Aufgrund der reduzierten Wandstärke des Trennstegsystems bleibt mehr Platz im Innenraum: Im Vergleich zur Vorgängerkette ergibt sich eine Platzersparnis von 50 Prozent in der Vertikalen und 37,5 Prozent in der Horizontalen. Gleichzeitig sind die Energieführungen für eine schnelle Konfektionierung von allen Seiten zu öffnen und zu befüllen.

Trennstege machen Energieführung passend

Das Trennstegsystem kombiniert eine platzsparende, flexible Innenaufteilung mit einer schnellen Öffnungsmöglichkeit. So behalten Kunden bei der Montage und Konfektionierung den nötigen Überblick. Mit Hilfe der passenden Trennstege lässt sich stets das optimale Ergebnis in Bezug auf Platzbedarf, Systematik und Montagefreundlichkeit erzielen. Alle Einzelteile lassen sich flexibel kombinieren und nachträglich ändern und ergänzen. So sind die platzsparenden, 2,5 mm schmalen Höhenunterteilungen in 33 verschiedenen Längen verfügbar und ermöglichen eine Innenaufteilung über 5 Ebenen; verriegelbare Trennstege gewähren dabei dauerhaft einen festen Sitz. Innerhalb der Kammern mit festen Kammerbreiten von 10 bis 108 mm sind verschiebbare Trennstege möglich. Das gesamte Trennstegsystem ist im Querschnitt verschieb- und fixierbar.

Komplette Kunststoff-Ausführungen der Kette

Bei der Serie handelt es sich um leise und gewichtsoptimierte Energieketten mit einem günstigen Verhältnis von Innen- zu Außenabmessungen. Aufgrund der fixierbaren Trennstege eignen sich diese auch für auf der Seite liegende Anordnungen und große Querbeschleunigungen. Die Kettentypen LE60 und LE80 verfügen über Kunststoffstege, damit stehen erstmalig komplette Kunststoff-Ausführungen dieser Kette zur Verfügung. Die Energieführungskette ist in unterschiedlichen Krümmungsradien erhältlich. Die UMB-Anschlusselemente der Serie lassen sich nach unten, oben oder vor Kopf verschrauben und bieten Zugentlastungsmöglichkeiten mit Line-Fix Bügelschellen über die integrierte C-Schiene.

Energieführungsketten als einbaufertige Systeme

In Kombination mit einer Ablegerinne oder einem Führungskanal sowie den schleppkettentauglichen Traxline-Leitungen aus dem Lieferprogramm werden die Energieführungsketten zum einbaufertigen System, welches auch als vormontiertes Totaltrax-Komplettsystem inklusive Steckern erhältlich ist.
