EtherCAT Datenerfassungssysteme EtherCAT I/O-System zur dezentralen Erfassung und Steuerung von Sensoren und Aktoren

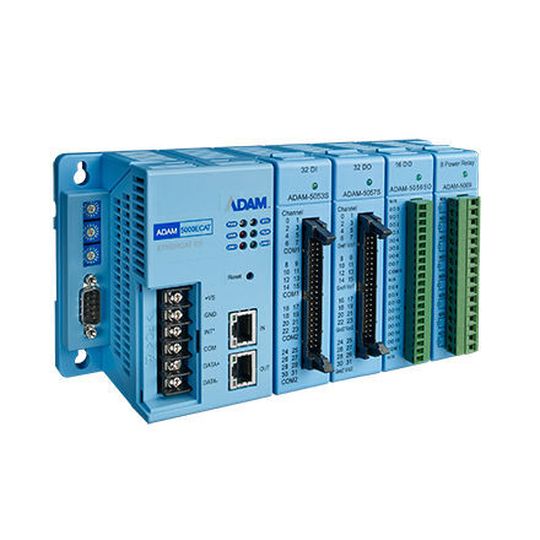

Das Adam-5000/ECAT-AE ist ein 4-Slot Remote-E/A-System zur dezentralen Erfassung und Steuerung von Sensoren und Aktoren mittels der Adam-5000 E/A Module via EtherCAT. Damit ergänzt AMC sein Produktfolio um ein flexibles I/O System zur Erweiterung in EtherCAT Datenerfassungssysteme in der Automatisierungstechnik.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

TURCK GmbH

MicroControl GmbH & Co. KG

AMC - Analytik & Messtechnik GmbH Chemnitz

Zu den technischen Eigenschaften des Adam-5000-ECAT-AE zählen 4 E/A-Steckplätze für bis zu 64 Punkte der Datenüberwachung und -steuerung sowie ARM 32-Bit RISC CPU. Das System unterstützt EtherCAT Distributed Clock (DC) Mode und SyncManager Mode sowie Modular Device Profile (MDP), wenn alle Module eine reine I/O Konfiguration besitzen. Die Konfiguration und die Einstellungen der I/O Module erfolgt über die Utility.

Knotenadressen können durch Drehschalter festgelegt oder per Software eingestellt werden. Das System ist kompatibel mit Advantech Common Motion SDK oder anderen EtherCAT Master durch ENI Dateien. Es hat 8-Bit DIP-Schalter zur Einstellung des Modus und drei Rotationsschalter für bis zu 4.096 Slave- IDs (x1, x10, x100).

Folgende I/O-Module stehen zur Auswahl:

E5051S - 16 Kanal Isoliertes Digital Eingangsmodul

E5053S - 32 Kanal Isoliertes Digital Eingangsmodul

E5056S/SO - 16 Kanal Sink/Source Type Isoliertes Digital Ausgangsmodul

E5057S - 32 Kanal SinkType IsoliertesDigital Ausgangsmodul

E5069 - 8 Kanal Relais Modul

E5082 - 2 Kanal Zählermodul

E5017 - 8 Kanal Analog Eingangsmodul

E5017UH - 8 Kanal Ultra High Speed Eingangsmodul

E5024H - 4 Kanal High Speed Analog Ausgangsmodul
