Sensor IEPE-Sensoren mit Spannung statt Strom versorgen

Der µSTICK ermöglicht allen Anwendern bedarfsgemäß und kostengünstig den Zugang zu IEPE-Sensorik ohne weitere komplette IEPE-spezifische Messtechnik.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SIKO GmbH

a.b.jödden gmbh

disynet GmbH

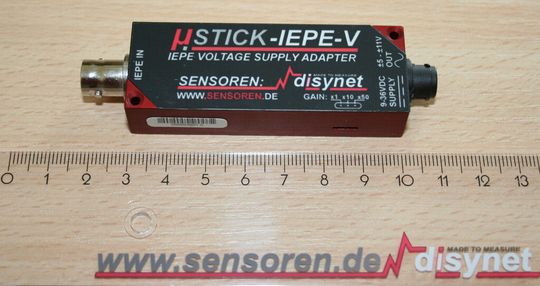

Dieser Micro-Stick wurde entwickelt, um IEPE-Sensoren an Konstantspannungsquellen betreiben zu können, wenn keine Konstantstromquellen verfügbar sind.

IEPE-Sensoren benötigen eine Konstantstromquelle für den Betrieb. Viele Labors setzen aber Datenerfassungssysteme ein, die ausschließlich Konstantspannungsquellen haben. Bisher konnten IEPE-Sensoren dort nicht verwendet werden, auch wenn sie besser geeignet waren, beispielsweise wegen ihrer höheren Dynamik oder kompakteren Abmessungen (triachsiale IEPE-Beschleunigungssensoren mit 6 mm Kantenlänge sind durchaus möglich). Der µStick eröffnet nun diese Möglichkeit.

Das kompakte Modul wird einfach am BNC-Stecker des Sensorkabels angeschlossen. Der Anschluss an die Elektronik erfolgt über einen 4-Pin M8 Stecker, je zwei Pins für das Signal und die Versorgung.

Sehr hoch dynamische IEPE-Sensoren einsetzbar

Eine beliebige Versorgungsspannung zwischen 9-30 VDC genügt und ist meistens messtechnikseitig vorhanden. Die hohe Bandbreite des internen Analogverstärkers lässt auch den Einsatz von sehr hoch dynamischen IEPE-Sensoren zu.

Das Ausgangssignal ist ±5 V, proportional zur Messgröße. Zusätzlich ist eine Verstärkung 10x und 20x verfügbar, die sehr rauscharm ist und damit genaue Messungen auch im unteren Messbereich von unempfindlichen Sensoren erlaubt. Für triachsiale Sensoren lassen sich drei Module kompakt übereinander verschrauben.
