Servoantrieb

Kleiner, kräftiger, effizienter

| Redakteur: Reinhard Kluger

Er ist klitzeklein, wiegt nur 18 g und ist ausgelegt für eine Nennleistung von 4 kW: der Nano Servo Drive Gold Twitter von Elmo Motion Control. Schnittstellen für Ethercat und CANopen in Echtzeit ermöglichen den Mehrachsbetrieb.

Firmen zum Thema

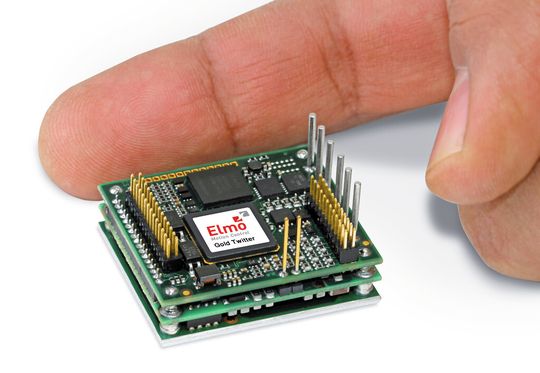

Wenn Applikationen auf engstem Raum Servo Performance erfordern, dann ist der besonders kleine Servo Drive „Gold Twitter“ von Elmo gefragt.
Wenn Applikationen auf engstem Raum Servo Performance erfordern, dann ist der besonders kleine Servo Drive „Gold Twitter“ von Elmo gefragt.
(Elmo)

Eine Revolution, so Elmo, sei die jüngste Bauart seiner Servoregler: Im Vergleich mit dem bisher kleinsten Servoregler ließ sich das Bauvolumen nochmals auf 1/3 reduzieren, die Nennleistung immerhin verdoppeln und eine sechsmal höhere Leistungsdichte erreichen. Und: Der „Gold Twitter“ entspricht allen internationalen Standards in Sachen EMV und funktionale Sicherheit (STO).

Hohe Servo-Performance

Der Gold Twitter lässt sich aufgrund der robusten Bauweise „auf“ „neben“ oder sogar „im“ Motor montieren sowie auf sich bewegenden Lasten. Das sichert die hohe Servo-Performance und hilft, enorme Kosten für Hardware und Verkabelung einzusparen. Der Regler harmoniert mit jedem Servomotor optimal, man kann ihn in Strom-, Geschwindigkeits- und allen Modi einer Lageregelung betreiben: für Single-, Dual-Loop- und Gantry Applikationen. Dabei werden alle gängigen Gebersysteme unterstützt. Der Servoregler eignet sich zum Einbau in komplexen Applikationen, die auf kleinstem Raum hohe Regelungsgüte verlangen. Er ist 35 mm x 30 mm x 12,8 mm groß und lässt sich auch dort einbauen, wo es mit der Entwärmung hapert. Nutzt die Schalttechnik doch die FASST- Fast and Soft Switching Technology, mit der sich ein Wirkungsgrad > 99 % erreichen lässt. Weitere Daten: Bandbreite im Stromregler > 4,5 kHz, Zykluszeit 50µs in allen Regelkreisen möglich und ein Strom-Dynamikverhältnis von 2000 : 1.
