Einbau ohne Schmutzkanten

Die Besonderheit der modernen Touchscreen-Systemintegration von Schurter ist das vollflächige Laminieren einer optisch entspiegelten Polyesterfolie über den kompletten Touchscreen und die Trägerplatte. Ränder bzw. Absätze zwischen Fensterausschnitt und dem Touchscreen treten bei diesem Aufbau nicht mehr auf.

Dieses Verfahren eignet sich besonders für Applikationen mit einem hohen Verschmutzungsgrad. Diese hochtransparente Laminierung ermöglicht eine homogene, flächige Einheit der Touchscreen-Oberfläche im kompletten Touchpanel. Dadurch lässt sich das gesamte Touchpanel problemlos reinigen und desinfizieren, ohne dass Flüssigkeiten in das Innere eindringen können.

Diese Laminierung ist temperaturstabil und unempfindlich gegenüber Klimaeinwirkungen. Ausgewählt werden nur Folien, die mit der ITO-beschichteten Polyesterfolie der Touchscreens deckungsgleiche Ausdehnungskoeffizienten zeigen. Außerdem müssen die Folien hoch transparent und kratzfest sein. Die Laminierung hat keine Auswirkung auf die Betätigungskraft der integrierten Touchsensoren. Die optisch hoch transparente Verklebung ermöglicht eine hohe Transmission und Entspiegelung. Ein weiterer Vorteil dieser Laminierung besteht im Schutz vor Verkratzungen und möglichen Funktionsausfällen in Folge mechanischer Einwirkung.

Je nach Umgebungsbedingungen des Einsatzgebietes können die Anforderungen an das Touchpanel auch geringer sein. Hier besteht die Möglichkeit, einen Fensterausschnitt in der Designfolie auszuschneiden. Es kommen Standardfolien zum Einsatz, die nur im Randbereich der Touchscreens bis zur aktiven Fläche, jedoch nicht über das gesamte Touchpanel laminiert werden. Auch hier ist der Übergang von Touchscreen zur Paneloberfläche plan und dicht ohne wesentliche Schmutzkanten, lediglich der Ausschnitt der Folie bewirkt einen geringen Absatz.

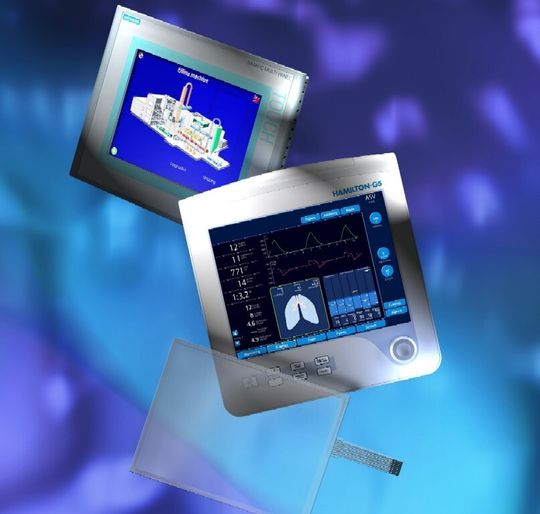

Bild 4: Eine freie grafische Gestaltung der Panels ist durch rückseitige Bedruckung möglich. Tasten, Tastenfelder oder Touchkeypads sowie eine LED-Beleuchtung lassen sich in das Touchpanel integrieren. (Archiv: Vogel Business Media)

Eine freie grafische Gestaltung der Panels nach Kundenwunsch ist durch rückseitige Bedruckung mit Farben, Logos und Designs möglich (Bild 4). Tasten, Tastenfelder oder Touchkeypads sowie eine LED-Beleuchtung lassen sich problemlos in das Touchpanel integrieren. Das Fenster der aktiven Fläche zum Touchscreen bleibt unbedruckt. Umlaufend erhält die Folie eine frontseitige Beschichtung mit mattierendem Effekt, wobei unterschiedliche Struktureigenschaften realisierbar sind.

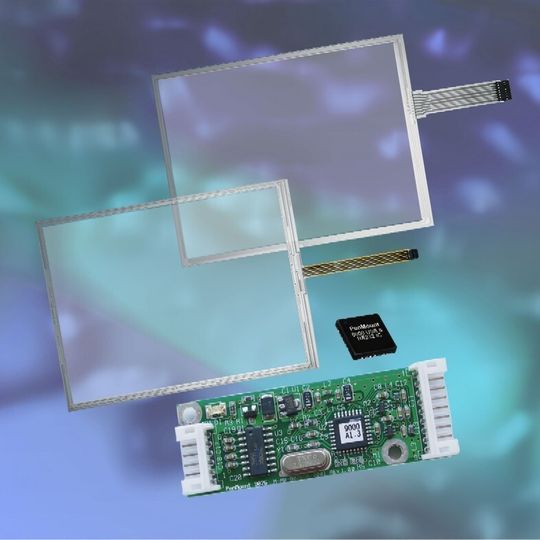

Bild 5: Touchscreen und Controller (Archiv: Vogel Business Media)

Für alle Touchscreen-Systeme bietet Schurter Controllerboards (Bild 5) und Chiplösungen für RS-232- und USB-Schnittstellen. Die Treibersoftware unterstützt alle gängigen Betriebssysteme der Windows- und Linux-Reihe und wird permanent aktualisiert.
