Elektrische Versorgung Kontaktlose, wartungsfreie Energieübertragung bis 240 Watt

FreeCon Contactless von Weidmüller ist als kontaktlose, wartungsfreie Energieübertragung ausgelegt, die für das industrielle Umfeld entwickelt wurde. Auch die Medizintechnik, Lebensmittel- und Elektroindustrie oder die Luft- und Raumfahrttechnik, die Optik-/ Laser- oder Nanotechnologie und Pharmazeutik sind Einsatzgebiete für das innovative System.

Anbieter zum Thema

Weidmüller Deutschland

FINDER GmbH

SMC Deutschland GmbH

Es überträgt mittels induktiver Resonanzkopplung eine Leistung von 240 Watt – 24 Volt DC/10 Ampere – über einen Luftspalt bis 5 Millimeter kontaktlos, bei einem Wirkungsgrad bis 90 Prozent. Auf der Primärseite wird über eine Spule ein magnetisches Feld erzeugt. Der Empfänger besteht ebenfalls aus einer Spule, in der durch das magnetische Feld eine Spannung induziert wird. Sobald an der Spule eine elektrische Last angeschlossen wird, kommt es zum Stromfluss – und elektrische Leistung wird übertragen.

Zielgenaue Kopplung durch präzise Positionskontrolle

FreeCon Contactless soll verschleiß- und wartungsfrei arbeiten und damit Serviceeinsätze reduzieren. Die Sekundärseite lässt sich, im Gegensatz zum Steckverbinder, aus beliebigen Richtungen zur Primärseite heranführen und zusätzlich auch rotieren. Die zielgenaue Kopplung des Systems erfolgt durch eine präzise Positionskontrolle, genannt „voreilendes Pairing“. Eine automatische Verbindung kann direkt via SPS-Steuerung erfolgen.

Energieübertragung findet in der industriellen Automatisierung in der Regel mit Steckverbindern statt. Bei dieser konventionellen Lösung kann es zu abgebrannten, verbogenen oder verschmutzten Kontakte kommen. Dies gilt insbesondere für Applikationen, in denen häufige Steckzyklen erforderlich sind oder wo besondere Herausforderungen an ein Produkt oder an Prozesse gestellt werden, wie etwa in der Medizintechnik, Lebensmittel- und Elektroindustrie oder in radioaktiven Umgebungen.

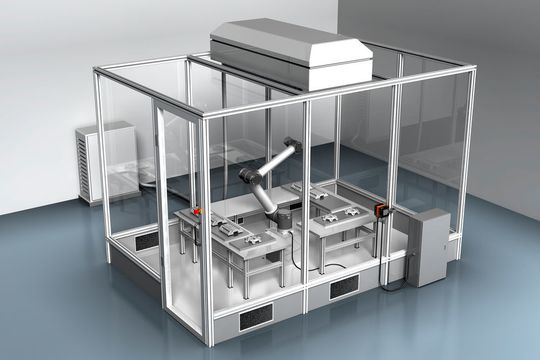

Sogenannte Reinraumanwendungen stellen höchste Anforderungen: Die weitestgehende Reinhaltung von Produkten und Prozessen sowie die Vermeidung von Kontaminationen sind dort entscheidende Faktoren. Anwendungen sollten möglichst komplett abzukapseln sein, um den Eintrag und die Konzentration von luftgetragenen Partikeln sehr gering halten zu können. Steckverbindungen führen in Reinraumanwendungen jedoch immer zu einer Partikelbelastung.

Induktive Resonanzkopplung erlaubt verschleißlose Verbindungen

FreeCon Contactless als kontaktlose Energieübertragung auf Basis der induktiven Resonanzkopplung erlaubt verschleißlose Verbindungen, die sich sogar durch eine Glaswand führen lassen. Diese Technologie ist fast überall einsetzbar, etwa auch in festem und flüssigem Material, sie eignet sich aus physikalischen Gründen aber nicht für das Durchdringen von Metall.

Via SPS-Steuerung direkt schaltbar

Es wird vom Hersteller als das derzeit einzige System am Markt beschrieben, das via SPS-Steuerung direkt schaltbar ist, ohne ein zusätzliches Schütz zu benötigen. Mit 100 mm Breite, 100 mm Länge und einer Höhe von 47 mm ist das System sehr kompakt. Ausgeführt in hoher Schutzart IP 65 verfügt es über flexible Montageoptionen wie Direktmontage oder Befestigungswinkel.
