Um Elektronik vor Überhitzung zu schützen und so einen vorzeitigen Ausfall zu verhindern, ist ein Entwärmungskonzept notwendig. Unsere Autorin erklärt, warum sich Wärmeableitgehäuse aus Aluminium besonders eignen.

Wärmeableitgehäuse werden aus Aluminium gefertigt, denn dieser Werkstoff eignet sich wegen seiner hohen Wärmeableitfähigkeit von bis zu 235 W (mK) perfekt zur deren Herstellung. Je höher der Wärmeableitwert, desto kleiner ist der Wärmewiderstand (K/W), der beschreibt, wie viel Temperatur (Kelvin) pro Leistung (Watt) ein Bauteil bzw. Werkstoff abführen kann. Des Weiteren bildet Aluminium in einer oxidierenden Umgebung auf natürliche Weise eine dünne Oxidschicht, die die Oberflächen des Werkstoffs und der daraus gefertigten Artikel vor Korrosion schützt. Die Widerstandsfähigkeit wird durch Eloxieren der Oberflächen weiter gesteigert. Eine EMV-gerechte Ausführung wird durch eine transparente, elektrisch leitende Passivierung erreicht. Diese Passivierung verhindert das natürliche Entstehen der elektrisch nicht leitenden Aluminiumoxidschicht.

Bildergalerie

Reinaluminium ist relativ weich, jedoch lassen sich Festigkeit und Formbarkeit durch verschiedene Legierungselemente erhöhen. So entsteht ein robustes und stabiles Material, dass sich leicht be- und verarbeiten lässt. Aluminiumlegierungen wie EN AW 6060 oder EN AW 6063 eignen sich besonders für das Strangpressverfahren. Bei diesem Verfahren werden unter anderem Kühlkörper- und Gehäuseprofile hergestellt, die für Wärmeableitgehäuse eingesetzt werden.

Der Aufbau von Wärmeableitgehäusen ist unterschiedlich und richtet sich nach den Anforderungen, die an das Gehäuse gestellt werden.

Den wesentlichen Teil eines Wärmeableitgehäuses bildet immer ein mit Kühlrippen versehenes Außenprofil. Dieses Kühlrippenprofil gewährleistet die Ableitung der Wärme an die Umgebung, die durch die Leistungskomponenten im Inneren des Gehäuses entsteht. Mit Hilfe der Kühlrippenkontur wird die Oberfläche des Gehäuseprofils vergrößert, wodurch ein besserer Energieaustausch erreicht, und der Wärmewiderstand reduziert wird. Durch eine thermische Kontaktierung der Leistungskomponente mit dem Kühlprofil, nimmt das Profil die entstehende Wärme auf, und kann diese über die Kühlrippen an die Umgebung ableiten.

Seminar

CE-Kennzeichnung nach Niederspannungsrichtlinie

Kühlrippenprofil gestaltet Gehäuseaufbau

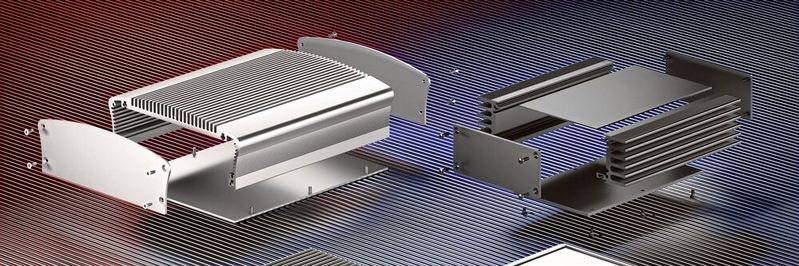

In Kombination mit anderen Gehäuseprofilen und/oder Blechen gestaltet dieses Kühlrippenprofil den Gehäuseaufbau. Der Abschuss der Gehäuse erfolgt durch die front- und rückseitigen Deckelplatten. Damit Kunden für ihre Anwendung das passende Gehäuse finden, bieten Hersteller ihre Gehäuse in verschiedenAufen Längen, Breiten und Ausführungen an.

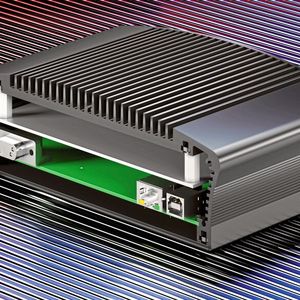

Der sehr unterschiedliche Einsatz elektronischer Geräte erfordert nicht nur Gehäuse mit sehr guten Wärmeableiteigenschaften, sondern auch mit verschiedenen funktionellen Eigenschaften.

Einseitig offene, U-förmige Kühlrippenprofile bilden eine Gehäuseschale und damit den Hauptgehäusekörper. Sie verfügen neben den außenliegende Kühlrippen über innenseitige Führungskanäle für schiebbare Vierkantmuttern oder Gewindestreifen, die zur Befestigung von Platinen oder Montageplatten mittels längenvariabler Abstandsbolzen dienen.

Im Profil integrierte Führungsnuten gewährleisten die Aufnahme von Leiterplatten. Gehäusevarianten mit einschiebbaren Deckblechen bieten Integrationsmöglichkeiten für Folientastaturen. Entsprechend mechanisch bearbeitete Deckbleche ermöglichen die Anbringung von Bauteilen wie LCDs oder Steckverbindern. Die Kühlrippenprofile bilden bei solchen Ausführungen die Seitenwände des Gehäuses und werden durch einschiebbare Deck- und Bodenbleche ergänzt. Die stirnseitigen Deckelplatten bilden dann nicht nur den Abschluss sondern auch die Fixierung der Gehäuseelemente. Enthalten die Gehäuseschale oder die Seitenwandprofile keine Kühlrippen, komplettiert ein einschiebbarer Kühlkörper den Gehäuseaufbau, der die Wärmeableitung gewährleistet.

Einige Gehäuse-Typen werden optional mit Befestigungslaschen für eine Wand- und Deckenmontage oder mit einer Klammerbefestigung für die Montage an Tragschienen nach DIN 50022 bzw. DIN EN 60715 angeboten.

Gehäusesysteme

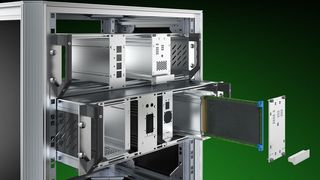

Was ist ein 19-Zoll-Aufbausysstem? Herkunft, Normen und Struktur
