Frequenzumrichter Motormontierter Frequenzumrichter spart Platz im Schaltschrank

Egal, ob Asynchronmotor oder Permamentmagnet-Motor, der neue Frequenzumrichter FCM 106 kann beide Bauarten betreiben. So muss der Anwender in der Praxis weniger Versionen an Umrichtern bevorraten, das senkt die Lagerkosten. Und weil der Frequenzumrichter motormontierbar ausgeführt ist, lässt er sich platzsparend verbauen.

Anbieter zum Thema

FAULHABER Antriebssysteme

Maxon Motor GmbH

ELMEKO GmbH + Co. KG

Danfoss GmbH

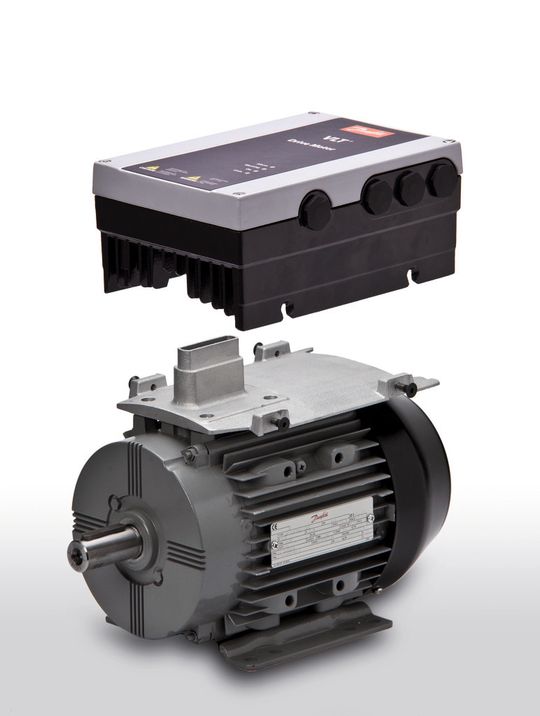

Premiere ist auf der SPS IPC Drives in Nürnberg: Der Antriebsspezialist Danfoss präsentiert den neu entwickelten VLT Drive Motor FCM 106, einen motormontierten Umrichter: Das Gerät kann Asynchron- sowie Permanentmagnet-Motoren betreiben und ist somit Technologieunabhängig universell einsetzbar. Der Drive Motor FCM 106 ist ein Komplettpaket mit Asynchron- oder Permanentmagnet-Motor. Der Anwender kann aber auch das Umrichteroberteil FCP 106 bestellen und auf einen (vorhandenen) eigenen Motor montieren, mit einer Drehzahlregelung auszustatten. Der motormontierte Frequenzumrichters spart zudem die Kosten und den Platz für bei zentralen Konzepten sonst benötigte Schaltschränke ein.

Ohne Schaltschrank, einfach motormontiert

Der VLT Drive Motor FCM 106 als Kombination von Motor und Umrichter bietet hier eine platzsparende Alternative für Lüfter-, Pumpen- und Industrieantriebe. Er deckt den Leistungsbereich 0,55 bis 22 kW ab.

Die Verbindung zwischen FCP106 und Motor ist bis zu einer Leistung von 7,5 kW als Steckverbinder ausgeführt, somit ist das Gerät sehr einfach montierbar. Dank einer Eigenkühlung und einer individuell anpassbaren Adapterplatte lässt sich das Gerät an die verschiedensten Motoren adaptieren und eignet sich daher sehr gut für eigene Antriebslösungen. Eine Einhaltung der EU-Richtlinie zu den Motorwirkungsgraden wird in der Praxis dadurch sehr einfach, auch als Nachrüstlösung.

Das „Rund-um-Sorglospaket“ für den Anwender

Die Installation, Inbetriebnahme und der zuverlässige Betrieb von Frequenzumrichtern ist oft eine Herausforderung. Nicht so beim VLT Drive Motor: hohe Schutzart, robustes Gehäuse, hochwertige EMV-Filter (Netz + Motor) und benutzerfreundliche Bedienung sind serienmäßig. Eine bewusst gering gehaltene Variantenvielfalt verringert die Lagerhaltungskosten. Der Drive Motor ist sehr robust ausgelegt und widersteht auch widrigen Umgebungsbedingungen mit starker Schmutz-, Feuchte oder Staubbelastung, großen Temperaturschwankungen oder Vibrationen etc. Durch speziell abgestimmte Adapterplatten kann bei Bedarf das Umrichterteil des Vorgängermodells FCM 300 durch das des FCM 106 getauscht werden.

Der Leistungsbereich ist wie folgt angegeben: 3 x 380 bis 480 V/0,55 bis 22 kW. Es sind Auführungen in der Schutzart IP 55 und IP 66 im Programm, die Leiterplatten sind zum Schutz gegen aggressive Umgebungsbedingungen lackiert (Klasse 3C3).

Technische Eigenschaften auf einen Blick

Für besondere Montageaufgaben gibt es eine Adapterplatte für die Wandmontage. Das LCP-Display ist als alphanumerische Bedieneinheit für Inbetriebnahme und Statusanzeige im Betrieb ausgeführt (mit 7 Sprachen).

Über das LOP-Bediengerät lassen sich die Werte für Start/Stopp und die Sollwertvorgabe eingeben. Das Potentiometer zur Sollwertvorgabe ohne LCP wird in Kabelverschraubung montiert. Mit dem PC-Softwaretool MCT 10 kann der Anwender in der Praxis ganz einfach und sehr schnell programmieren und eine schnelle Inbetriebnahme und weitere Serviceaufgaben ausführen.

Motordaten sind frei programmierbar

Der Antrieb wiedersteht Vibrationen gemäß Klasse 3M6. Beim FCM 106 sind die Motordaten vorprogrammiert und damit entfallen weitere Einstellungen, beim Frequenzumrichter FCP106 lassen sich die Motordaten frei programieren und entsprechend schützen.

Erprobte Technologieansätze von Danfoss, wie die Automatische Energieoptimierung (AEO), sind ebenfalls in das Gerät integriert und helfen dem Anwender auf einfache Art zusätzlich Energie einzusparen. Als Kommunikationsprotokolle stehen das verschiedene Protokolle, so das FC-Protokoll, Modbus, Metasys sowie BACnet zur Verfügung. Weitere sind in Vorbereitung. [klu]SPS IPC Drives Halle 3, Stand 220

*
