Nachteil - oder doch Vorteil?

| Redakteur: Ines Stotz

Genauso vielfältig wie die Einsatzszenarien von Kondensatoren sind auch die Bauformen der fortschrittlichen Energiespeicher, wobei Aluminium-Elektrolyt- und Filmkondensatoren zu den gängigsten Ausführungen gehören. Doch welche Bauart ist eigentlich die „bessere“? Und auf was ist bei der Auswahl zu achten?

Firmen zum Thema

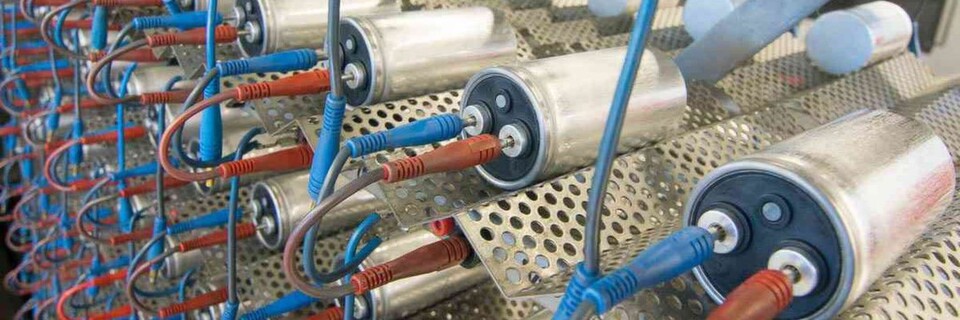

Im Teststand von FTCAP werden die fertigen Film-Kondensatoren auf ihre Funktion getestet und unter Spannung gesetzt.
Im Teststand von FTCAP werden die fertigen Film-Kondensatoren auf ihre Funktion getestet und unter Spannung gesetzt.
(Bild: FTCAP)

„Um eines gleich vorweg zu nehmen: Den einzig richtigen Kondensator gibt es nicht, alle Bauformen haben Vor- und Nachteile“, sagt Dr. Thomas Ebel, Geschäftsführer bei FTCAP Fischer & Tausche Capacitors aus Husum. „Allein die Anwendung bestimmt, welcher zum Einsatz kommen soll.“ Er muss es wissen – schließlich stellt FTCAP sowohl Aluminium-Elektrolyt-Kondensatoren als auch Filmkondensatoren her. Erstere bestehen aus Aluminiumfolie, Papier und einem Elektrolyt als leitender Flüssigkeit, während letztere aus einem bedampften Kunststoff-Film hergestellt werden. Beide Bauformen gibt es in unterschiedlichen Leistungsstufen – abgesehen von der Kapazität spielen bei der Kategorisierung auch Werte wie die Durchschlagfestigkeit und der innere Verlustwiderstand (ESR) eine Rolle.

Aluminium-Elektrolyt-Kondensatoren & Filmkondensatoren

Wer sich für eine der beiden Bauformen entscheiden muss, sollte über die jeweiligen Vor- und Nachteile Bescheid wissen. So haben Aluminium-Elektrolyt-Kondensatoren tendenziell eine kurze Lebenszeit und eine geringe Ripple-Strom-Tragfähigkeit. Bei Überlastung besteht die Gefahr einer Leckage oder gar eines Brandes, zudem ergeben sich bei der Entsorgung Umweltprobleme. Andererseits punkten sie mit einer hohen Volumenkapazität, sind kompakt und günstig in der Anschaffung.

Bildergalerie

Bildergalerie mit 5 Bildern

Filmkondensatoren hingegen kosten mehr und sind eher voluminös; die Volumenkapazität ist niedrig. Die Vorteile dieser Bauform bestehen in einer hohen Ripple-Strom-Tragfähigkeit und Induktivität, einer sehr langen Lebensdauer und einer guten Temperaturbeständigkeit bis 100 °C.

Technischer Fortschritt eliminiert Nachteile

„Fakt ist aber auch, dass die Entwicklung immer weiter voranschreitet“, verdeutlicht der Fachmann. „Die neuen Lösungen können viele der aufgeführten nachteiligen Eigenschaften relativieren oder sogar eliminieren.“

Die Triebkraft bei den Aluminium-Elektrolyt-Kondensatoren ist die chemische Innovation: Neue Elektrolyte mit niedrigem ESR oder hohen Funkenspannungen sowie innovative Anodenfolien mit hohem CV-Produkt (Kapazitäts-Spannungsprodukt) bescheren diesem klassischen Bauelement eine Renaissance – denn sie ermöglichen noch kompaktere Designs, höhere Betriebsspannungen, selbstverlöschende Eigenschaften und nicht zuletzt weitere Kostenreduktionen. Mit Hilfe von neuen Dichtungskonzepten können die „Aluelkos“ zudem Betriebstemperaturen bis zu 170 °C trotzen.

Bei den Film-Kondensatoren gewährleisten neue Hochtemperatur-Dielektrika höhere Betriebstemperaturen, während innovative mechanische Konstruktionen niedrige Verluste bei hohen Schaltfrequenzen bewirken. Entsprechend erschließen sich auch für diese Bauform neue Anwendungsfelder. „Man könnte also sagen, dass sich die Nachteile im Zuge der Weiterentwicklung eher in Vorteile verwandeln“, räumt Dr. Ebel ein.

Kupfer-Kondensator steigert Kapazität und Strom um 20 Prozent

Ganz neu im Programm hat FTCAP zum Beispiel die patentierten Kupfer-Kondensatoren: eine platzsparende Alternative für Anwender, die DC-Link-Kondensatoren in Kombination mit schnellen IGBTs nutzen. Durch den Aufbau mit einem geschlossenen Kupferbecher lassen sich bei gleicher Abmessung Kapazität und Strom um 20 Prozent steigern. Die solide Bauweise und intelligente Materialauswahl ermöglichen Induktivitäten unter 10 nH, der thermisch optimierte Aufbau gewährleistet eine lange Lebensdauer. Zudem ist der Kondensator isoliert und somit potentialfrei. Die Befestigung erfolgt wahlweise mit einer Ringschelle oder einem Montagebolzen. Er lässt sich an die Einbausituation anpassen und ermöglicht mehr Platz in der Schaltung.
