Neigungsmessung Neigungssensor mit dynamischer Beschleunigungskompensation

Mit einer innovativen Variante seiner Neigungssensor-Serie Tiltix geht der Sensorhersteller Posital an den Start. Die dynamischen Tiltix-Neigungssensoren sind so ausgelegt, dass sie schnelle und ruckartige externe Bewegungen bzw. Beschleunigungen kompensieren und auch unter schwierigsten Einsatzbedingungen präzise Mess- und Positionsdaten liefern.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SIKO GmbH

Hans Turck GmbH & Co. KG

POSITAL FRABA

Damit eignen sie sich für die Neigungsmessung in Geräten und Maschinen, die dynamischem Bewegungsstress ausgesetzt sind. Hierzu gehören auch heftige Vibrationen oder Erschütterungen.

Kombination aus Gyroskop und Beschleunigungssensor

Technologisch gelöst wurde dies durch die Kombination aus Gyroskop und Beschleunigungssensor. Im Tandem sorgen diese beiden Messprinzipien, deren Signale über einen Algorithmus verknüpft und ausgewertet werden, auch dann für präzise Messungen, wenn starke Beschleunigungen oder heftiger Vibrationsstress auf die Geräte einwirken.

Präzise Bestimmung der tatsächlichen Neigungsposition

Bei herkömmlichen Neigungssensoren führen Beschleunigungen wie beispielsweise ruckartige Bewegungen zu Fehlern bei der Winkel- bzw. Positionsmessung. Die Dynamik sorgt für ein Verrauschen der Signale, die von dem hier eingesetzten Beschleunigungssensor in den drei Achsen ermittelt werden. Durch die zusätzliche Verwendung von einem Gyroskop ist es den Ingenieuren laut Posital gelungen, dieses Problem zu eliminieren. Das Gyroskop wirkt als Korrektiv, mit dem sich die tatsächliche Drehgeschwindigkeit in den unterschiedlichen Achsen ermitteln lässt. Die Verknüpfung der verschiedenen Daten soll unter dem Strich für eine präzise Bestimmung der tatsächlichen Neigungsposition sorgen. Die Tiltix-Neigungssensoren erreichen eine statische Genauigkeit von ±0,3°, eine dynamische Genauigkeit im bewegten System von 0,5° und eine Auflösung von 0,01°.

Betrieb in mobilen Maschinen wie Baggern, Kränen, Landmaschinen

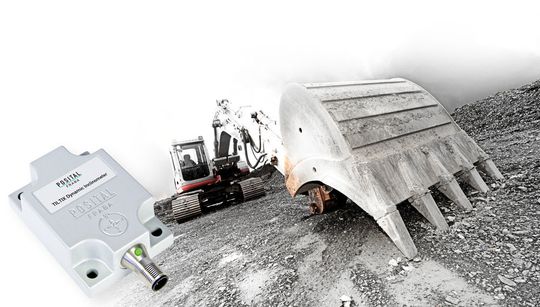

Diese dynamischen Neigungssensoren, die sich für horizontale wie vertikale Montage eignen, haben einen Messbereich von ± 180°. Konzipiert sind sie für den zuverlässigen Betrieb in mobilen Maschinen wie Baggern, Kränen, Paving-Maschinen bzw. Straßenfertigern, Landmaschinen oder auch in Bergbaugeräten. Mit ihrem CANopen-Interface verfügen sie über die optimale Schnittstelle für mobile Maschinen, wobei auch weitere Schnittstellen wie SAE J-1939, analoger Strom-, und Spannungsausgang oder Modbus in Vorbereitung sind. Die Tiltix-Sensoren sind mit einem besonders strapazierfähigen Aluspritzgussgehäuse verfügbar. Der Sensor ist bis zu 100 g schockresistent und bietet Schutz bis zu IP69K. Die Betriebstemperaturspanne liegt bei -40 °C bis 85 °C.
