Netzwerkschnittstelle PC-Karten mit M12-Schnittstelle

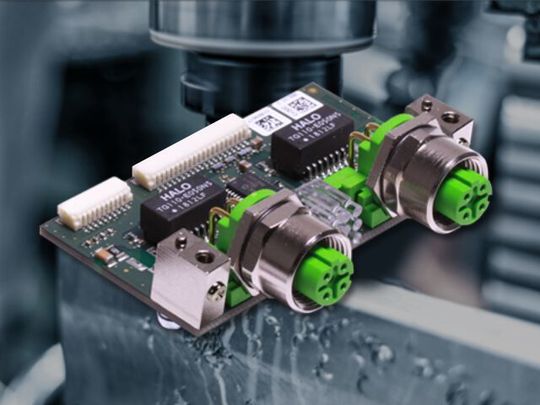

Real-Time-Ethernet für die raue Industrieumgebung: Hilscher erweitert seine PC-Karten-Technologie um die abgesetzte Netzwerkschnittstelle mit M12-Anschlusstechnik Aifx-RE\M12.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

compmall GmbH

ELMEKO GmbH + Co. KG

Hilscher Gesellschaft für Systemautomation mbH

Die Nutzung von M12 anstelle von klassischen RJ45-Steckverbindern ermöglicht die Verwendung der PC-Karten-Familie Cifx für industrielle Kommunikation in rauen Industrieumgebungen – Schutzklassen bis IP67 sind realisierbar.

Neben der weitverbreiteten RJ45-Anschlusstechnik als Standard in der IT- sowie der OT-Welt ist die M12-Anschlusstechnik ein weiterer Standard in der Feldebene der Automatisierung. Die Anforderung bestimmter Industrien an den erweiterten Schutz der Steckverbinder wird durch sichere Anschlusstechnik erfüllt. So schützt diese Technologie auf der einen Seite vor dem Eindringen von Staub und Feuchtigkeit. Darüber hinaus garantiert die Schock- und Vibrationsbeständigkeit auf der anderen Seite Schutz vor der Lockerung bzw. Lösung der Verbindung. Dadurch soll der Wartungsaufwand im Betrieb des Systems reduziert werden.

Mechanischer Schutz für Profinet, Ethernet/IP, Ethercat u.a.

Durch das Aifx-RE\M12 ermöglicht Hilscher seinen Kunden, ihre Lösungen in rauen Umgebungen und anspruchsvollen Produktionsbedingungen bis zu IP67-Anforderungen einzusetzen. Durch diese Plattformstrategie sind unabhängig von der Anschlusstechnik alle bestehenden Komponenten wie Kabel, Firmware, Konfigurationen, Tools und die Cifx-Hardware identisch und aus bestehenden Anlagen und Lösungen wiederverwendbar. Durch einen reinen Plug- und Play-Austausch lässt sich ein Wechsel von RJ45- auf D-kodierte M12-Steckverbinder in Real-Time-Ethernet-Systemen durch eine reine Gehäuseanpassung realisieren.

Aufrüstung von Geräten für raue Industrieumgebung

Der Einsatz der Aifx-RE\M12 Netzwerkschnittstelle ermöglicht den erfolgreichen Einsatz eigener Geräte in rauen Industrieumgebungen, wie sie in der Lebensmittel-, Werkzeug-, Halbleiter- und Automobilindustrie sowie Produktion und Bildverarbeitung und vielen weiteren Sektoren vorzufinden sind. Zusätzlich zu den M12-Steckverbindern bietet das Aifx-RE\M12 die Möglichkeit, die integrierten LED-Lichtleiter durch einen 10-poligen LED-Konnektor zu ersetzen. Dies ermöglicht Kunden die Umsetzung individueller LED-Konzepte und die Realisierung von Schutzklassen bis IP67.

Die Integration von Cifx-Technologie befähigt Geräte- und Systemhersteller den kontinuierlichen Änderungen von Markt- und Kundenanforderungen flexibel zu begegnen. Basierend auf dem eigenen Multiprotokoll-ASIC Netx nutzen alle Mitglieder der Cifx-Familie einheitliche Tools, Treiber und Applikationsschnittstellen. Einmal integriert, ist eine Änderung des Protokolls, des Kartenformats oder der Anschlusstechnik schnell und einfach realisiert, so Hilscher. Dabei unterstützen die Cifx-Karten sowohl Master- als auch Slave-Funktionalität.

Aifx-RE\M12 ist in Verbindung mit allen Varianten des Cifx-Portfolios mit abgesetzten Netzwerkschnittstellen nutzbar. Varianten der PC-Karten mit NVRAM, ohne Kühlkörper und für den erweiterten Temperaturbereich stehen zur Verfügung.

Die Integration von Cifx-Technologie in Verbindung mit der Netzwerkschnittstelle Aifx-RE\M12 ermöglicht die Nutzung 12 verschiedener Protokolle in nur einer Hardware:

• CC-Link IE Field Basic Slave

• Ethercat Master und Slave

• Ethernet/IP Scanner und Adapter

• Modbus TCP

• Powerlink Conrolled Node

• Profinet I/O IRT Controller und Device

• Sercos Master und Slave

• Varan Slave
