PCIe I/O-Karte

PCI-Express-Steuerkarte mit je 16 Optokoppler-Ein- und -Ausgängen

| Redakteur: Gudrun Zehrer

Die Optoio-PCIe16Ultra ist eine digitale, interruptfähige PCIe I/O-Karte mit 16 Optokoppler-Eingängen, 16 Optokoppler-Ausgängen, Timern, OC- und IC-Einheiten sowie Board-Identifikation.
Bildergalerie: 1 Bild

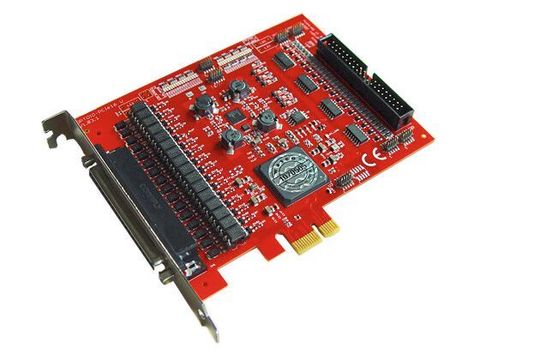

Die Optoio-PCIe16Ultra ist eine digitale, interruptfähige PCIe I/O-Karte mit 16 Optokoppler-Eingängen, 16 Optokoppler-Ausgängen, Timern, OC- und IC-Einheiten sowie Board-Identifikation. (Bild: Messcomp)

Messcomp Datentechnik erweitert sein Produktportfolio um eine multifunktionale Einsteckkarte mit PCIe-Bus.

Die Optoio-PCIe16Ultra bietet als neue Features nun auch Output-Compare-Einheiten (z.B. PWM) und Input-Capture-Einheiten (z.B. zur Periodenmessung) sowie mehrere Zähler an. Wie schon bei den Standard-Karten stehen 16 digitale Eingänge und 16 digitale Ausgänge mit galvanischer Trennung für jeden einzelnen Kanal zur Verfügung. Jeder Ein- und Ausgang besitzt eine eigene Status-LED.

Ausgangsoptokoppler für Schaltstrom von bis zu 150 mA

Die Potentialtrennung gewährleisten hochwertige Optokoppler. Spezielle, leistungsfähige Ausgangsoptokoppler ermöglichen einen Schaltstrom von bis zu 150 mA. Über Jumperblöcke sind zwei verschiedene Eingangsspannungsbereiche einstellbar. Neben den galvanisch getrennten IOs sind Interruptauslösungen durch alle Optokopplereingänge, Zähler und IC-Einheiten sowie zeitabhängig durch zwei 32-Bit-Timer möglich. Des Weiteren besitzt die Karte einen Board-Identifikations-Jumperblock, um mehrere identische Karten im PC unterscheiden zu können.

Ein-/Ausschaltvorgänge, Prozesssteuerung, Datenerfassung u.a.

Typische Einsatzgebiete sind: Ein-/Ausschaltvorgänge, Erkennung von Kontaktzuständen, Binärdatenerfassung, Prozesssteuerung, Datenerfassung von BCD-codierten Instrumenten, Ansteuerung externer Leistungsrelais.

Technische Daten im Überblick:

  • 16 Optokoppler-Eingänge mit konfigurierbaren digitalen Filtern
  • 16 Optokoppler-Ausgänge
  • 16*32 Bit Zähler
  • 2* Timer
  • 2* OC-Einheit (PWM-Funktion)
  • 2* IC-Einheit (Perioden, Pulsdauermessung)
  • Quarzzeitbasis
  • Interruptfähig
  • Board-Identifikation
