Busklemme Proportionalventilmodul mit einstellbarem Dithering

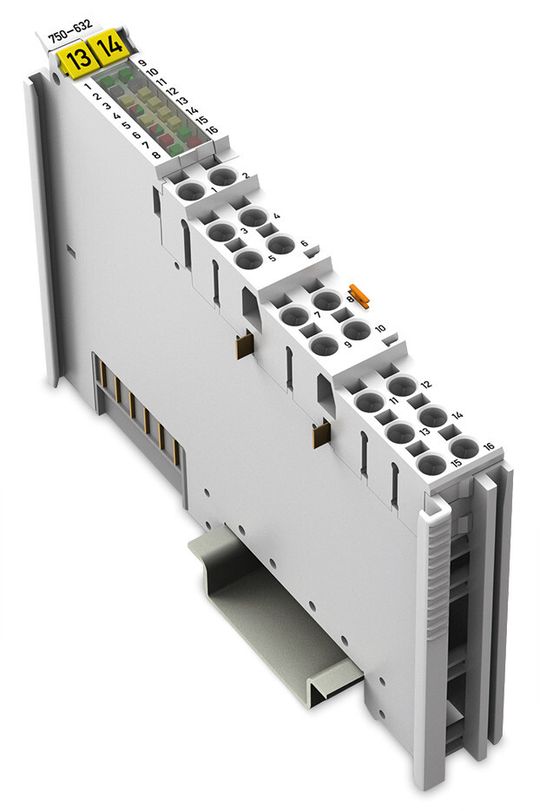

Das kompakte Proportionalventilmodul (750-632) hat eine Baubreite von nur 12 mm und bindet hydraulische oder pneumatische Ventile an das Wago-I/O-System 750 an. Es kann zwei einspulige Ventile oder ein zweispuliges Ventil unidirektional oder bidirektional ansteuern.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

FAULHABER Antriebssysteme

HMS Technology Center GmbH

WAGO GmbH & Co. KG

Der Ausgangsstrom beträgt im 1-Kanalbetrieb 2 A und im 2-Kanalbetrieb 1,6 A pro Kanal beziehungsweise Spule. Mit einer geringen Soll-/Istwertabweichung lassen sich kleine ebenso wie größere Ventile zuverlässig und wiederholgenau ansteuern.

Das Proportionalventilmodul hat zwei stromgeregelte PWM1-Ausgänge (24 V) mit einstellbarem Dithering. Die separat einstellbare Ditherfrequenz ermöglicht eine an das Ventil angepasste minimale Bewegung um die Ruhelage herum. So kann der Sollwert festgelegt werden, ohne die Haftreibung berücksichtigen zu müssen. Zudem klebt das Ventil aufgrund von Rückständen aus dem Medium nicht fest. Die Sollwertvorgabe lässt sich über eine Skalierung sowie über parametrierbare Anstiegs- und Abfallrampen an die Anwendung anpassen.

Kennlinienanpassungen wie Nullpunktverschiebung, Knickkompensation oder Bereichsbegrenzungen sind über Parameter einstellbar. Zwei zusätzliche, konfigurierbare Digitaleingänge binden Sensoren oder Schalter direkt ein, wie zur Endlagenüberwachung. Die Inbetriebnahme und alle Anpassungen der Ventilparameter werden über die Software Wago-I/O-Check durchgeführt. Alternativ lassen sich diese Einstellungen auch direkt über die Steuerung vornehmen.

I/O-System 750 mit 400 verschiedenen Modulen

Das Wago-I/O-System 750 eignet sich mit seinem feinmodularen und feldbusunabhängigen Design besonders für dezentrale Feldbussysteme. Der modulare Grundgedanke findet sich auch in der Unterstützung zahlreicher Feldbussysteme wieder. Je nach Anwendungsfall kann zwischen Feldbuskopplern und Feldbuscontrollern (SPS) für unterschiedliche Protokolle ausgewählt werden. Insgesamt mehr als 400 verschiedene Module machen das Wago-I/O-System 750 zu einer skalierbaren Lösung mit hoher Integrationsdichte.
