Prozessdaten von unterschiedlichen Messquellen schnell erfassen

Anbieter zum Thema

SIKO GmbH

dataTec AG

a.b.jödden gmbh

GWT-TUD GmbH

Typischer Anwendungsfall hierfür sind redundante Kontrollmessungen, wenn der Verdacht eines Sensor- bzw. Baugruppenfehlers vorliegt. Aber auch die Einführung fortschrittlicher Wartungskonzepte wie die vorausschauende Instandhaltung (Predictive Maintenance) kann die temporäre Installation zusätzlicher Messstellen erfordern, um zunächst deren Nutzen zur Vorhersage von Ausfallzeitpunkten einer Anlage zu ermitteln.

Messhardware einfach per USB anschließen

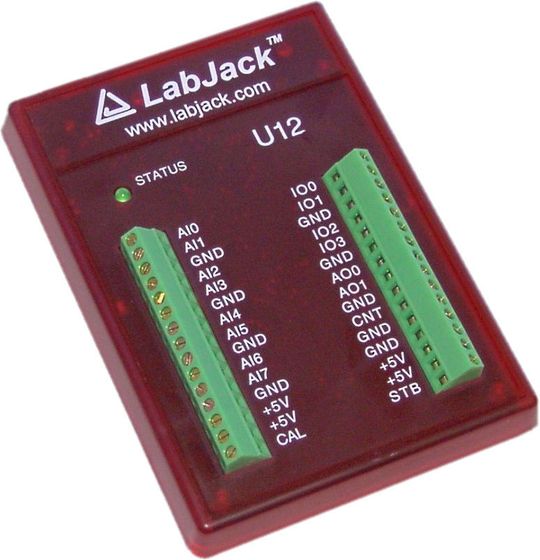

Für solche und weitere Aufgabenstellungen bietet AutoSPy ab sofort die Möglichkeit, mit der A/D-Messbox LabJack U12 den Verlauf elektrischer Signale aufzuzeichnen, beispielsweise von Schaltern, Lichtschranken, Temperatur-, Druck- oder Gaskonzentrations-Sensoren. Die neue Messhardware wird dazu einfach per USB an den PC angeschlossen und bietet bis zu 20 digitale Eingänge, einen 32-Bit-Zähler sowie bis zu acht analoge Eingänge mit einer Auflösung von 12 Bit. Alle digitalen und analogen Eingänge sind mit wenig Aufwand für 24V-SPS-Pegel einsetzbar. Der analoge Spannungsbereich beträgt ±10 V im einfachen bzw. ±20 V im differentiellen Messbetrieb. Reicht die Signalanzahl eines einzelnen LabJacks nicht aus, lassen sich problemlos mehrere Geräte anschließen und gleichzeitig nutzen.

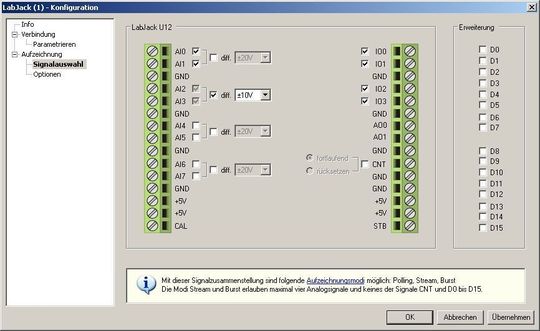

Der AutoSPy-Gerätetreiber unterstützt die drei Aufzeichnungsmodi Polling, Stream und Burst — womit Abtastraten bis zu 8192 Samples pro Sekunde möglich sind. Die Auswahl der aufzuzeichnenden Messkanäle erfolgt intuitiv durch einfaches Anklicken der gewünschten LabJack-Anschlussklemmen im Konfigurationsdialog der Software.

Alle erfassten Messdaten werden anschließend durch AutoSPy visualisiert. Damit ist der Anwender unter anderem in der Lage, beliebig viele Signale für schnelle Soll-Ist-Vergleiche übereinanderzulegen, Frequenzen oder Amplituden auszumessen und interessante Stellen im Signalverlauf mit Hinweismarken zu kennzeichnen. Detaillierte Informationen zur Software sowie eine funktionsfähige Demoversion sind unter www.autospy.de verfügbar.

SPS/IPC/Drives: Halle 8, Stand 404

Jens Naake, Produktmanager AutoSPy, GWT-TUD
