Auch in rauer Umgebung sicher gesteckt

Diese zahlreichen Anforderungen wirken sich auch auf die Steckverbinder aus. Als Steckgesicht für die Lichtwellenleiter kommen meist die Steckverbinder LC-duplex, ST (B-FOC), oder SC-duplex zum Einsatz – weitere, wie der SCRJ, sind ebenfalls denkbar. Es kommt darauf an, ob der Steckverbinder in einem geschützten Bereich mit der Schutzart IP 20 oder in rauer Umgebung als IP 65/67-Steckverbinder zum Einsatz kommt. Die Steckgesichter sind identisch, die „Verpackung“ ist dann aber deutlich robuster und schützt die Verbindung besser. Deutlich wird dies bei unterschiedlichen Varianten des Push-Pull-Steckverbinders sowie beim Rundsteckverbinder vom Typ M12 Optic.

Der M12-Steckverbinder eignet sich auch für Kupfernetze - mit einer 4- bis 8-poligen A-, D- oder X-Kodierung. Schutzklassen bis hinauf zu IP 69K können damit erreicht werden. Die X-kodierte Variante erreicht bei der Übertragungsqualität CAT6_A mittels Schirmkreuz Datenraten von bis zu 10 Gbit/s. Auch der RJ45, der zu den weltweit populärsten Steckverbindern zählt, erreicht diese Geschwindigkeiten. Damit er auch für künftige Applikationen fit ist, sollte auf CAT6_A geachtet werden - dieser Standard schützt mit einem 360°-Schirmkonzept vor elektromagnetischen Störfeldern. Auch für den Außeneinsatz gibt es den RJ45 in einer robusten Verpackung für die hohen Schutzklassen IP 65/IP 67.

Ergänzendes zum Thema

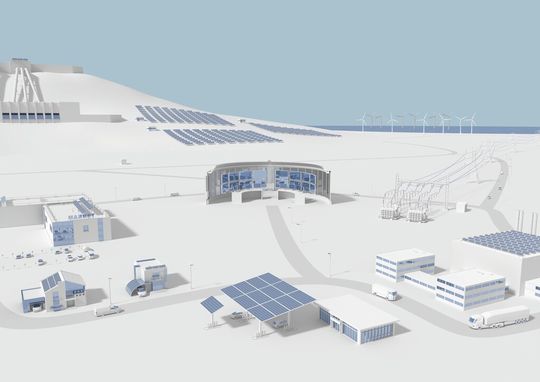

Smart Grid – das intelligente Netz

Ein intelligentes Netz funktioniert in einem ständig wachsenden System. Die internationale Norm IEC 61850, die als Basis für die Kommunikationsarchitektur zwischen den Schutz- und Feldgeräten dient, wird in der Leittechnik in elektrischen Schaltanlagen der Mittel- und Hochspannungstechnik verwendet.

Ein solches Netz erfordert die Interaktion von Energieerzeugern und -speichern, Netzmanagement und allen Verbrauchern. Ein zeitlich und räumlich homogener Energieverbrauch ist nur durch Steuerung der Verbraucher und Erzeuger sowie der Speicherorte möglich.

Die Energienutzung durch die Verbraucher hat zur Folge, dass intelligente Zähler großflächig eingesetzt werden müssen. Diese sogenannten Smart Meter ermöglichen dem Energiemanagement eine Fernauslesung, so dass Angebot und Nachfrage in Bezug auf Bedarf- und Preisentwicklung berücksichtigt werden. Dies geht nur mit Echtzeitkommunikation.

Das Zukunftsthema intelligente Netzwerkkommunikation im Bereich der Energietechnik nach IEC 61850 ist eines der Trendthemen im Rahmen der Energiewende. Es ist gleichzeitig ein entscheidender Faktor für ein integriertes Energiesystem auf Basis erneuerbarer Energie sowie Datenkommunikation in Echtzeit. Die Bedeutung der Echtzeitkommunikation wird auch weiterhin steigen, was sich unter anderem in den ehrgeizigen Zielvorgaben vieler Regierungen widerspiegelt.

Globaler Kommunikationsstandard

Energieversorgungs-Unternehmen (EVU) nutzen serielle Verbindungen zwischen den IED (Intelligent Electronic Devices) und der Netzleittechnik (Scada, Supervisory Control and Data Aquisition). Die Grenzen der Datenkommunikation über diese seriellen Verbindungen werden im Smart Grid immer deutlicher. Daher stellen die EVU ihre Kommunikationsstrukturen auf moderne Ethernet-Lösungen um. Die IEC 61850 definiert einen globalen Standard der Kommunikationsarchitektur. Im Bereich der elektrischen Schaltanlagen für Mittel- und Hochspannungstechnik (Substation Automation) beschreibt die IEC 61850 ein allgemeines Übertragungsprotokoll.

Es umfasst unter anderem:

• wichtige Informationen und Festlegungen für Funktion und Geräte in Schaltanlagen;

• einen Informationsaustausch für Steuerung, Messung, Schutz und Überwachung;

• eine digitale Schnittstelle für Daten;

• eine vereinheitlichte Konfigurationssprache.

Als Basisübertragungsprotokoll dient TCP/IP, zur Client-Server-Kommunikation auf der Basis von IEC-61850-8-1 dient MMS (Manufacturing Messaging Specification), und für Peer-to-Peer-Dienste in Echtzeit kommen Goose-Nachrichten (Generic Object Oriented Substation Events) zum Einsatz. Goose-Nachrichten steuern Geräte über Ethernet-Netzwerke. Ein IEC 61850-konformes Ethernet-Netzwerk reduziert somit den notwendigen Planungsaufwand und senkt die Installationskosten. [in]

* Sebastian Güse, Produktmanager Field Device Connectors, Phoenix Contact, Blomberg
