Ultraschalltechnik Siegeln, Prägen und Stanzen in einem Arbeitsgang

| Autor / Redakteur: Carolin Reinbold, Ellen-Christine Reiff* / Dipl. -Ing. Ines Stotz

Per Ultraschallschweißen lassen sich Schlauchbeutel schnell, produktschonend und dicht verschließen. Und: Ultraschall ist auch zum Schneiden nutzbar; Stanzen, Prägen und Siegeln sind dadurch in einem Arbeitsgang möglich.

Firmen zum Thema

Schlauchbeutel sind der perfekte Rundumschutz für eine Vielzahl ganz unterschiedlicher Produkte, angefangen von Schüttgütern und Flüssigkeiten bis hin zu technischen Produkten oder Spielzeug. Die Beutelverpackungen sind leicht zu handhaben, der Materialeinsatz ist gering und die Folien sind gut recyclebar.
Schlauchbeutel sind der perfekte Rundumschutz für eine Vielzahl ganz unterschiedlicher Produkte, angefangen von Schüttgütern und Flüssigkeiten bis hin zu technischen Produkten oder Spielzeug. Die Beutelverpackungen sind leicht zu handhaben, der Materialeinsatz ist gering und die Folien sind gut recyclebar.
(Bild: Telsonic)

Als Ultraschall werden Schallfrequenzen oberhalb der menschlichen Hörgrenze bezeichnet, also ab etwa 20 kHz. Zum Schneiden und Schweißen kommen Frequenzen im Bereich von 35 kHz zum Einsatz. Erzeugt werden sie durch einen Piezo-Konverter, der eine Sonotrode in eine hochfrequente resonante Schwingung versetzt, die besonders wirkungsvoll ist und dabei gleichzeitig wenig Leistung benötigt. So entstehen bei geringer thermischer Belastung von Produkt und Umgebung entweder saubere Schnitte oder hochfeste Fügeverbindungen.

Bildergalerie
Bildergalerie mit 5 Bildern

Eine Technologie fürs Fügen und Trennen

Beim Fügen oder Schweißen werden durch die akustischen Schwingungen die Moleküle der zu verbindenden Teile ebenfalls in Schwingung versetzt. Dadurch entsteht an den Kontaktstellen Wärme, die die Materialgrenzen „aufbricht“ und die Materialien miteinander verschmilzt. Die so entstehende hochfeste Siegelnaht ist nicht nur dicht, sondern kann auch sehr schmal und damit material- und kostensparend sein. Zudem werden eventuelle Produktreste zuverlässig aus der Naht verdrängt, was undichte Stellen vermeidet.

Obendrein ist die Ultraschalltechnik schnell, so dass kurze Taktzeiten realisierbar sind, und die unterschiedlichsten Kunststoffe – auch kompostierbare Biomaterialien – lassen sich verarbeiten. Dazu werden einfach die Schweißparameter angepasst.

Ultraschall-Sonotroden – ein Werkzeug im gleichen Arbeitsgang

Da die Ultraschall-Sonotroden gleichzeitig auch schneiden können, ist Siegeln, Prägen und Stanzen mit nur einem Werkzeug im gleichen Arbeitsgang möglich. Auch beim Stanzen oder Schneiden kann die Ultraschalltechnik punkten: Es entstehen immer glatte und saubere Kanten. Es gibt keinen Materialverlust und es entwickeln sich – im Gegensatz zum Laserschneiden – keine Verbrennungsgase, die abgesaugt werden müssen.

Roland A. Schierle, CEO und Inhaber von Paxmatic im schweizerischen Haldenstein bei Chur ist von den Vorteilen der Ultraschalltechnik überzeugt und erzählt: „Um unsere Schlauchbeutelmaschinen weiter zu optimieren, begannen wir bereits 2011 mit Telsonic zusammenzuarbeiten. Gemeinsam haben wir dann eine für unsere Applikation maßgeschneiderte Ultraschalleinheit entwickelt und uns patentieren lassen.“

Gelungen: Spielzeug optisch ansprechend verpackt

Dank dieser patentierten Einheit, die heute in den Schlauchbeutelmaschinen weltweit eingesetzt wird, lassen sich in nur einem Arbeitsgang die automatisch zugeführten Beutel verschließen und gleichzeitig das Euroloch für die Aufhängung ausstanzen. Das Resultat kann sich sehen lassen: „Es entsteht ein attraktiver Beutel für den Point of Sale, der heute einzigartig auf dem Markt ist“, freut sich Schierle. Beim Siegeln wird dazu die in diesem Fall mit ca. 6 mm recht breite Naht mit einer speziellen Struktur geprägt, die dem Beutel zusätzlich Stabilität verleiht.

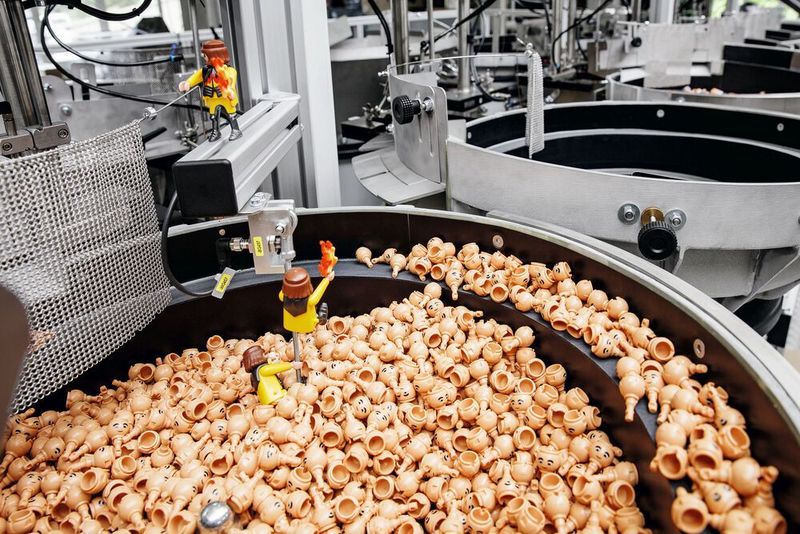

Playmobil-Hersteller Geobra Brandstätter beispielsweise hat an seinen Produktionsstätten inzwischen zahlreiche dieser Paxmatic-Ultrasonic-Schlauchbeutelmaschinen für die Verpackung kleiner Spielzeugfiguren im Einsatz. Die bedruckten Beutel bestehen aus metallisiertem Polyethylenterephthalat, sie sind robust und ästhetisch ansprechend.

Lange Standzeiten der Werkzeuge

Das komplette Ultraschall-System setzt sich aus mehreren Komponenten zusammen: Dem Generator, der den Ultraschall erzeugt, einem Konverter, der mit Hilfe von Piezokeramiken den Ultraschall in mechanische Schwingungen umsetzt, die dann verstärkt von einem Booster auf die Trennschweiß-Sonotrode übertragen wird. Hinzu kommen die Ambosse als Gegenstücke zur Sonotrode: einer zum Stanzen des Eurolochs, der zweite fürs Siegeln der oberen Quernaht und der dritte für die untere. „Als Maschinenbauspezialisten schätzen wir die langen Standzeiten der Sonotroden“, ergänzt Schierle. „Sie können durchaus weit über eine Million Zyklen erreichen.“

Den 35-kHz-Ultraschall für die Sonotrode erzeugt ein Generator der Baureihe MAG. Sein funktionales Design und seine geringe Wärmeentwicklung erfüllen die Ansprüche des Anlagenbaus. Er kann sowohl über analoge als auch über digitale Signale angesteuert werden. Mit der Steuerung der Schlauchbeutelmaschine kommuniziert der Konverter über eine digitale Schnittstelle. Möglich wären aber auch alle anderen branchenüblichen Feldbussysteme. Die gewünschten Schweißparameter lassen sich am Maschinenterminal einstellen.

Die patentierte Ultraschalleinheit hat sich mittlerweile im weltweiten Einsatz bewährt. Es kann sich also lohnen, Ultraschallspezialisten bereits in einem frühen Designstadium mit ins Boot zu nehmen, um die produktspezifische Fügezone anwendungsgerecht zu gestalten.

* Carolin Reinbold, Key Account Managerin Verbindungstechnik bei Telsonic und Ellen-Christine Reiff, M.A., Redaktionsbüro Stutensee
