Feldbus Smart-Wire-DT kann jetzt mit Ethercat kommunizieren

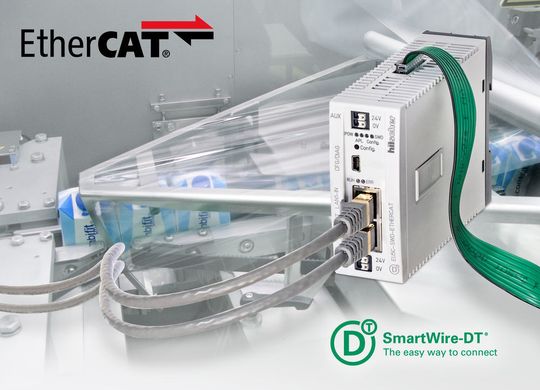

Das Energiemanagement Unternehmen Eaton will Maschinen- und Anlagenbauern die Möglichkeit bieten, das intelligente Verdrahtungs- und Kommunikationssystem Smart-Wire-DT an den Feldbus Ethercat anzubinden. Das neue Gateway EU5C-SWD-Ethercat ist ein Produkt, das aus der Kooperation mit dem Unternehmen Hilscher, Gesellschaft für Systemautomation, hervorgegangen ist.

Anbieter zum Thema

Schaltbau GmbH

Weidmüller Deutschland

compmall GmbH

Eaton Electric GmbH

Smart-Wire-DT soll nicht nur die Feldbusprotokolle Profibus-DP, CANopen, Modbus-TCP, Ethernet/IP, Profinet und Powerlink unterstützen, sondern auch das von der Firma Beckhoff entwickelte Ethercat. Die mit der Smart-Wire-DT-Philosophie verbundenen Vorteile wie eine vereinfachte Planung, Projektierung, Verdrahtung, Inbetriebnahme und Wartung sollen nun auch diesem Anwenderkreis zur Verfügung stehen. Die Liste der Geräte, die sich heute an Smart-Wire-DT anbinden lassen, ist beachtlich: Im Schaltschrank sind dies Befehls- und Meldegeräte, Schütze und Motorschutzschalter, Module zur Sicherungsüberwachung, Softstarter, Drehzahlstarter, Frequenzumrichter und Leistungsschalter. Zum Anschluss digitaler und analoger Prozesssignale oder für den direkten Anschluss im Feld können auch Module in Schutzart IP 67 verwendet werden.

Gateway übermittelt Daten schneller über Ethercat

Das Ethercat-Gateway übermittelt die Daten der diversen Smart-Wire-DT-Teilnehmer über Ethercat an die Steuerung. Dabei soll es in der Lage sein, bis zu 1 KByte an Ein- und Ausgangsdaten von maximal 99 Teilnehmern im zyklischen Betrieb auszutauschen. Zudem erlaubt es die azyklische Kommunikation. Neben dem integrierten 100 MBit Switch für die Feldbuskommunikation über Ethercat steht noch eine weitere USB-Schnittstelle für Diagnosezwecke zur Verfügung.

Die Konfiguration im Programmiersystem erfolgt durch Verwendung einer standardisierten ESI Beschreibungsdatei. Diese wird in das Programmiersystem eingebunden. Anschließend lassen sich wie gewohnt die einzelnen Smart-Wire-DT-Module auswählen und parametrieren. Bei der Planung und Inbetriebnahme des Smart-Wire-DT-Netzwerks bietet das Unternehmen mit der Software SWD-Assist die bekannte Unterstützung. Im Konfigurationstool wählt der Bediener mit wenigen Mausklicks alle Teilnehmer des Systems aus und mit dem Assistenten lässt sich die erstellte Konfiguration prüfen. Die Inbetriebnahme aller Smart-Wire-DT-Teilnehmer über die Diagnoseschnittstelle des Gateways ermöglicht eine komfortable Inbetriebnahme des installierten Netzwerks, und dies ohne angeschlossene SPS. Wegen der CE, UL und CSA Approbation eignen sich die Geräte auch für den internationalen Einsatz.
