M12-Steckverbinder Steckverbinder mit Bajonett-Schnellverriegelung

Zur SPS stellt Conec die M12x1 Steckverbinder-Serie mit Bajonett-Schnellverriegelung vor.

Anbieter zum Thema

PFLITSCH GmbH & Co. KG

SAB Bröckskes GmbH & Co KG

SMC Deutschland GmbH

CONEC Elektronische Bauelemente GmbH

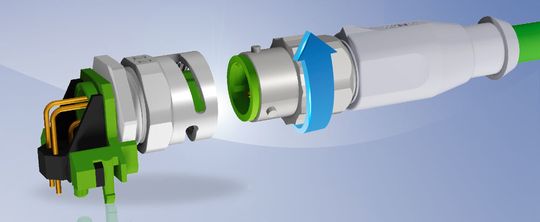

Mit dem drei Punkt Bajonett-Verschluss ist es möglich, die Verbindung mit einer 90°-Drehung per Hand zu verriegeln. Man erhält ein direktes taktiles und akustisches Feedback, nachdem der Stecker verriegelt ist.

Einfache Handhabung und sichere Übertragung von Signalen und Daten

Um die mechanischen Anforderungen in Bezug auf Dichtigkeit gegenüber Stäuben und flüssigen Medien im Industrieumfeld zu erfüllen, wird bei dieser M12-Bajonett-Variante von Conec kein zusätzliches Werkzeug benötigt. Im verriegelten Zustand wird der Schutzgrad IP67 erfüllt. Die Bajonett-Verriegelungsvariante bietet dem Anwender damit eine vereinfachte Handhabung und gleichzeitig eine sichere Übertragung von Signalen und Daten.

Printflansche rückwärtskompatibel mit Standard-M12 Steckverbindern

Die Print-Kupplungsflansch–Varianten sind zudem mit einem Innengewinde im Steckbereich ausgestattet und gewährleisten somit eine 100-prozentige Rückwärtskompatibilität mit Standard-M12 Steckverbindern. Somit können neue Systeme ohne Bedenken geräteseitig mit dem M12 Bajonett ausgestattet werden.

Als Standard wird die M12 Bajonett-Serie in den Codierungen A und D vorgestellt. Die Printflansche stehen in axialer und gewinkelter Form für die Hinterwandmontage und einer Paneldicke von 2,2 mm zur Verfügung. Andere Codierungen sind auf Anfrage erhältlich.

SPS: Halle 10.0, Stand 430
