Verbindungstechnik Universell und speziell: Die A-Reihe kommt mit neuer Angebotsstruktur

Spezialist oder Generalist? Weidmüller macht die Wahl bei Reihenklemmen einfach. Mit der Einführung von Klippon Connect hat der Hersteller aus Detmold der A-Reihe auch eine neue Angebotsstruktur verpasst. Die wichtigsten Eckdaten des Universal- und Applikationsprogramms:

Unter dem Marke Klippon Connect teilt Weidmüller sein Reihenklemmenangebot in Universal- und Applikationsprogramm auf. Welches davon die geeignete Wahl ist, entscheiden die jeweiligen Anforderungen. Oft lässt sich durch Standardisierung mit dem durchdachten, funktionsorientiert ausgelegten Universalprogramm die passende Lösung finden und realisieren. Mit ihm setzen Anwender auf praxisnahe Produkteigenschaften. Die Wahl der passenden Komponente richtet sich in der Regel nach der Anschlusstechnologie und der jeweils benötigten Funktion. Für häufig wiederkehrende Anwendungen wie Steuerstromverteilung oder Signalverdrahtung bietet Weidmüller mit dem Applikationsprogramm bereits gut abgestimmte Lösungen an. Durch die hohe Anwendungsorientierung können diese deutlich zur Steigerung von Produktivität, Effizienz und Sicherheit beitragen. Anwender dürfen sich laut Weidmüller sich sicher sein, dass Produkt und Applikation optimal zusammenpassen.

Das Universalprogramm: Vorteile der Standardklemmen

Mit dem durchdachten und funktionsorientierten Klippon Connect-Universalprogramm lassen sich passende Lösungen mit einheitlichem Standard realisieren – inklusive praxisgerechter Produkteigenschaften, umfassender Services und anwendungsorientierter Beratung. Zu diesen gehört die Push-In-Anschlusstechnik mit integriertem Pusher, durchgängige Querverbinder, effiziente Markierer, einheitliche Prüf- und Testabgriffe an jeder Klemmstelle sowie ein ausgleichender Montagefuß der Reihenklemme.

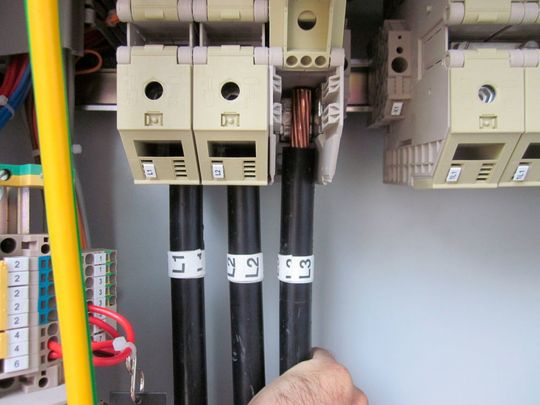

Die Push-In-Anschlusstechnologie steht für sicheres Verdrahten und einfaches Handling. Der Leiter wird bis zum Anschlag in die Klemmstelle gesteckt, schon ist eine sichere und gasdichte Verbindung hergestellt. Mit der Push-In-Technik lassen sich Installationen bis zu 50 Prozent schneller durchführen – verglichen mit Zugfederklemmen. Das Anschlusssystem nimmt sowohl massive und feindrähtige Leiter mit und ohne Aderendhülsen problemlos auf. Auch feindrähtige Leiter lassen sich durch einfaches Betätigen des Pushers ohne Spezialwerkzeug anschließen: zum Öffnen der Kontaktstelle einfach auf den Pusher drücken und der angeschlossene Leiter kann entfernt werden. Auch hierzu ist kein Spezialwerkzeug erforderlich. Durchgängige Querverbindungskanäle erhöhen die Flexibilität und sparen Verdrahtungszeit. Alle Querverbinder lassen sich einfach an die Applikation anpassen und entsprechend kennzeichnen.

Die neuartigen Streifenmarkierer sorgen für effektives Beschriften der Klemmleiste. Sie lassen sich besonders schnell erstellen und streifenweise anbringen. Jede Klemmstelle ist mit einem einheitlichen Prüf- und Testabgriff ausgestattet. Der individuell konfigurierbare Testadapter vereinfacht die Wartung und Fehlersuche im Schaltschrank. An definierten Prüfpunkten aufgesteckt lassen sich mit ihm auch computergestützte, automatische Prüfungen durchführen und anschließend dokumentieren. Das Prüfprotokoll erbringt einen entsprechenden Qualitätsnachweis. Ein federnder Montagefuß der Reihenklemmen gleicht Maßunterschiede der Tragschiene aus. Außerdem erleichtert er das Auf- und Abrasten der Reihenklemmen.

Die Applikationsprodukte: Nutzen wiederkehrender Anwendungen

Schaltschränke werden individuell konfiguriert und gefertigt. Es gibt jedoch in fast allen Industrien bestimmte Anwendungen, die wiederkehrende Bestandteile im Schaltschrank erforderlich machen. Diese Applikationsfelder hat Weidmüller identifiziert und dafür maßgeschneiderte Lösungen entwickelt. Durch gezielte Anordnung oder Auslassung von Produktfunktionen tragen diese deutlich zur Steigerung von Produktivität, Effizienz und Sicherheit bei. Bei den wiederkehrenden Anwendungen handelt es sich um: Messwandlerverdrahtung, Steuerstromverteilung, Rangierverteilung, Gebäudeinstallationsverteilung, Signalverdrahtung, Energieeinspeisung, Energieverteilung sowie Schirmung und Erdung.

Applikation Signalverdrahtung: Die Steuerung von Arbeitsabläufen in Maschinen und Anlagen wird ständig komplexer, deshalb überwachen immer mehr Sensoren den Fertigungsprozess. Für die Zusammenfassung und Strukturierung der Signale in engen Schaltschränken werden daher immer kompaktere Reihenklemmen benötigt. Verglichen mit herkömmlichen Verdrahtungslösungen ermöglichen die Sensor-/Aktor-Reihenklemmen AIO eine hohe Verdrahtungsdichte mit bis zu vier unterschiedlichen Potenzialen auf einer Baubreite von 3,5 mm. Im Angebot befinden sich Reihenklemmen zum Anschließen von 3- bzw. 4-Leiter-Sensoren oder Aktoren mit und ohne Schutzleiteranschluss. Massive Leiter sowie Leiter mit Aderendhülsen lassen sich direkt und ohne Werkzeug zuverlässig am Push-In-Anschluss anschließen. Das Anschlusssystem ist mit farbigen Pushern ausgestattet. Jeder Leiter hat seine eigene Farbe: Plus, Minus, Signal oder PE. Das farbige Konzept vermeidet etwaige Fehlverdrahtungen, dadurch werden Installation und Wartung effizienter. Darüber hinaus verfügt jede Klemmstelle über einen Prüf- und Testabgriff. Er ermöglicht die Prüfungen der unterschiedlichen Potenziale an jeder Kontaktstelle und beschleunigt somit Prüfarbeiten im Schaltschrank deutlich.

Spezielles für die Steuerstromverteilung

Applikation Steuerstromverteilung: Steuerstromkreise verteilen die vom Netzteil ausgehende elektrische Energie an viele nachgelagerte Verbraucher. Dazu muss eine sehr große Anzahl von Leitern auf engstem Raum verdrahtet werden, das kann schnell zu Fehlverdrahtungen führen. Die Applikationslösung AAP von Weidmüller ermöglicht besonders übersichtliche und kompakte Aufbauten zur Steuerstromverteilung. Das modulare Konzept lässt sich individuell auf jeden Maschinentyp anpassen. Ein einheitliches Design der Verteilerreihenklemmen sowie einfache Querverbindungsmöglichkeiten sparen Platz und vermeiden Fehlverdrahtungen. Zwei mögliche Aufbauten – alternierend und gruppiert – erhöhen die Flexibilität. Beim alternierenden Aufbau liegen zwei unterschiedliche Potenziale auf einer Klemme, dadurch wird eine zusätzliche Platzersparnis im Vergleich zu herkömmlichen Aufbauten erzielt.

Außerdem zeichnet eine eindeutige Kontaktzuweisung die AAP-Lösung aus, denn die einzelnen Kontaktstellen sind eindeutig markiert und zusätzlich durchnummeriert. Dadurch werden Wartungs- und Modifikationsaufgaben deutlich erleichtert. Die strukturierte Blocklösung lässt sich mit konturengleichen Reihenklemmen und standardisiertem Zubehör schnell und übersichtlich kombinieren. Aufgrund des modularen Systems lässt sich eine weitere Reihenklemme problemlos anfügen. Die Erweiterung erfolgt über eine zusätzliche Querverbindung im zweiten Querverbindungskanal. Die verschiedenen Potenziale lassen sich anhand der Farben leicht unterscheiden. Zeit- und kostenaufwendige Fehlverdrahtungen werden vermieden. Massive Leiter und Leiter mit Aderendhülse lassen sich werkzeuglos schnell, sicher und zuverlässig in das Push-In-Anschlusssystem einstecken.

Zwei in eins: Lastüberwachung und Potenzialverteilung in einer Gesamtlösung

Der effiziente Betrieb von Maschinen und Anlagen erfordert ausfallsichere und wartungsfreundliche Steuerstromverteilungen, die zeit- und platzsparend installierbar sind. Mit dem Maxguard-System werden die bisher separat verbauten Reihenklemmen zur Potenzialverteilung in den Ausgängen der elektronischen Lastüberwachungen zum integralen Bestandteil einer 24V-DC Steuerstromverteilung. Die neuartige Kombination von Lastüberwachung und Potenzialverteilung spart Zeit bei der Installation, erhöht die Ausfallsicherheit und verringert den Platzbedarf auf der Tragschiene um 50 Prozent. Die durchdachten Bedien-, Prüf- und Anschlusselemente der Steuerstromverteilung Maxguard gestatten den sicheren Zugang zu allen Spannungspotenzialen und Lastkreisen bei Inbetriebnahme und Wartung.
