Antriebstechnik Damit die Muffen automatisch montiert werden können

Anbieter zum Thema

Stöber Antriebstechnik GmbH & Co. KG

FAULHABER Antriebssysteme

Das Herzstück einer Sondermaschine, die 150 Muffen am Stück autonom fertigen kann, ist ein Sechsfach-Greifer. Für die hochgenaue Hubbewegung der Magazine lieferte Stöber Antriebstechnik Servo-Stirnradgetriebe mit Bremse. Außerdem kommen Synchron-Servomotoren und Zahnstangengetriebe in der Maschine zum Einsatz.

Kernlochbohrungen oder einfach Kernbohrungen? Das sind Bohrungen, bei denen nur der Umfang des gebohrten Lochs zerspant wird und daher in der Mitte ein Kern stehen bleibt. Ausgeführt werden sie mit Kernbohrmaschinen oder -geräten. In Häusern sind sie etwa für Dunstabzugshauben, Kamine und Schornsteindurchlässe sowie für Heizungs- und Lüftungsleitungen erforderlich. Ihre Durchmesser bewegen sich zwischen zehn Millimetern und mehr als einem Meter. Sie können horizontal, vertikal oder mit verschiedenen Neigungswinkeln verlaufen. Dabei sind die Mauerdurchführungen unterschiedlichen Belastungen ausgeliefert: Die durch sie verlaufenden Rohre oder Leitungen können, wenn Flüssigkeiten durch sie strömen, deutlich schwerer werden. Zudem beeinflusst die Temperatur ihre Ausdehnung und Elastizität. Um spätere Schäden am Mauerwerk zu vermeiden, werden die Bohrungen daher abgedichtet – beispielsweise mit Muffen.

Maschine für die automatisierte Montage von Muffen

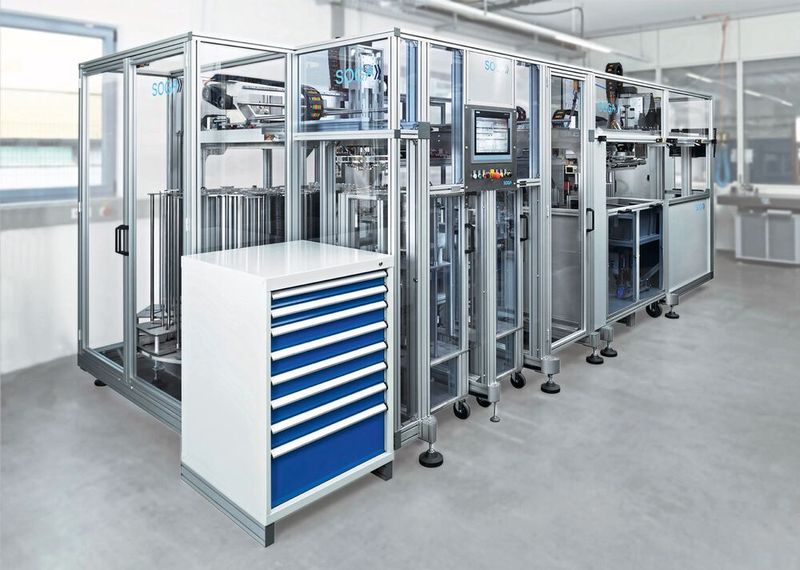

Einer, der sich damit auskennt, ist ein Schweizer Hersteller von Spezialarmaturen. „Er beauftragte uns, eine Maschine zu entwickeln, die Muffen in 25 unterschiedlichen Größen automatisch montieren, verschrauben und beschriften kann“, berichtet Fabian Gallenbach, Geschäftsführer der SOGA Gallenbach GmbH in Pforzheim. Mit seinen zehn Mitarbeitern konstruiert und entwickelt der Maschinenbauer Sonderlösungen.
