Begrenzter Platz im Anschlusselement, mehrlagiger Aufbau, Einwirkung von Vibrationen, Temperaturschwankungen, Öl und Kühlschmierstoffen – in dynamischen Energieketten sind die Anforderungen an eine sichere Zugentlastung besonders hoch. Konventionelle Standard-Zugentlastungen werden solchen Belastungen kaum gerecht.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

SAB Bröckskes GmbH & Co KG

a.b.jödden gmbh

igus GmbH

Zum sicheren Fixieren von Leitungen in der Energiekette hat igus daher Bügelschellen entwickelt: Deren Zugfestigkeit ist rund drei mal höher als bei handelsüblichen Schellen.

Die schmale Baubreite und geringe Bauhöhe der Chainfix-Bügelschellen des Kölner Energieführungs-Spezialisten igus ermöglichen eine optimale Ausnutzung enger Platzverhältnisse direkt im Kunststoff-Metall-Anschlusselement (KMA), oder per separater C-Schiene vor jedem anderen Anschlusselement. Verrippte Kunststoffwannen sorgen für eine kraftschlüssige Verbindung mit den Leitungen und damit für eine sichere Zugentlastung. Die Leitungen bleiben auch bei größten Auszugskräften festgeklemmt, ein Herausrutschen ist nicht möglich.

Einbaurichtung ablesen

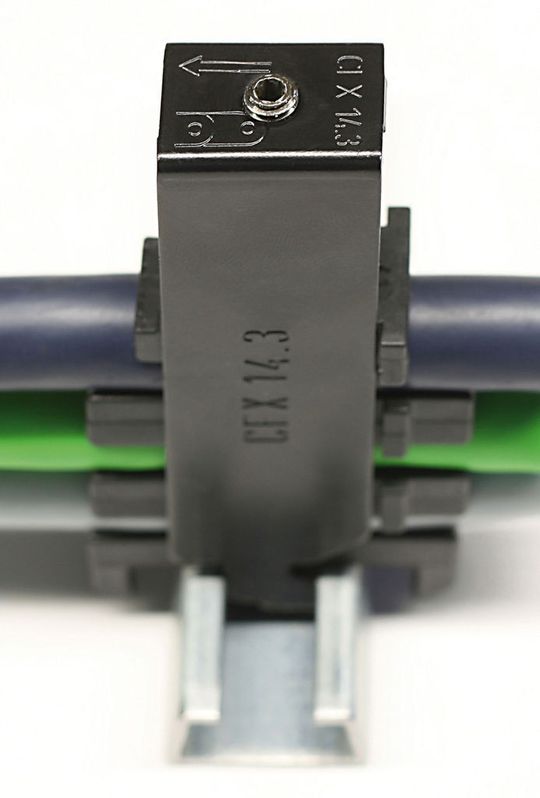

Problemloser Einbau, einfache Ersatzteilbestellung: Die Artikelnummer und die korrekte Montagerichtung sind auf der Bügelschelle oben und seitlich gekennzeichnet (Archiv: Vogel Business Media)

Jetzt gibt es neues sowie optimiertes Zubehör für eine noch vielseitigere und schnellere Montage der Zugentlastungen. So ist auf den Chainfix-Bügelschellen die Artikelnummer nun von oben lesbar, inklusive der korrekten Montagerichtung. Auch seitlich ist beides gekennzeichnet für den problemlosen Einbau und die einfache Ersatzteilbestellung.

Rastnase für leichte Montage

Zudem wurden die Doppelwannen optimiert durch neue Rastnasen, welche den Einbau durch Klemmung der Wannen vereinfachen. Das spart erheblich Montagezeit. Die Wannen sind aus tribologisch optimiertem igumid G-Kunststoff. Abriebfest und kabelschonend harmonieren sie sehr gut mit unterschiedlichsten Mantelmaterialien (PVC, PUR, TPE u.a.). Die Schellen sind lieferbar in schwarz lackiertem Stahl oder in rostfreiem Edelstahl als ein-, zwei- oder dreilagige Version.
