Dezentraler Wartungsschalter und Energieverteiler für große Distanzen

Stromschiene Dezentraler Wartungsschalter und Energieverteiler für große Distanzen

09.04.2008Redakteur: Ines Stotz

Soll Energie über weite Strecken verteilt werden, gewährleistet ein ganzheitliches Konzept Flexibilität und Wirtschaftlichkeit. Dafür bietet Weidmüller jetzt unter anderem einen dezentralen Wartungsschalter mit Ein-/Ausschaltfunktion und integrierter Energieverteilung, basierend auf der PowerBox — der flexiblen Stromschiene für weitläufig konzipierte Maschinen und Anlagen.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG


TURCK GmbH

FAULHABER Antriebssysteme

Weidmüller Interface GmbH & Co. KG

Überall dort, wo Energie dezentral über weite Strecken verteilt werden soll — etwa im Maschinenbau, in Flughäfen und Automobilfertigung, bietet FieldPower mit seinem speziell entwickelten Anschlusskonzept eine wirtschaftliche Lösung. Die Produktfamilie umfasst T-Verteilerboxen in Schutzart IP65, Wartungsschalter, Verteilerboxen — optional mit Sicherungsfunktion, hinzu kommen Steckverbinder, Leitungen, vorkonfektionierte Kabelsätze, Werkzeuge und umfangreiches Zubehör

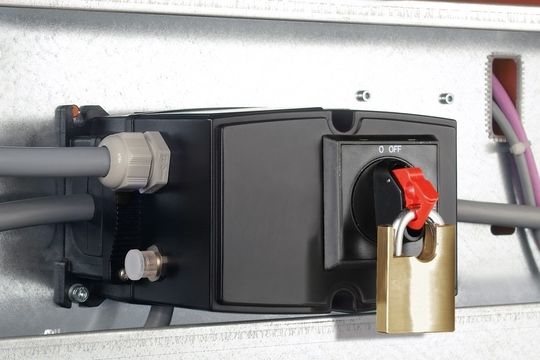

PowerBox On/Off ist vor Ort montierbar. Anwender sparen den separaten Wartungsschalter oder die separate Verteilerbox. (Archiv: Vogel Business Media)

Nun vermeldet Weidmüller weiteren Familienzuwachs: Mit dem dezentralen Wartungsschalter PowerBox On/Off mit Ein-/Ausschaltfunktion und integrierter Energieverteilung lassen sich einzelne Maschinen- oder Anlagenteile sowie Motorabgänge und Antriebszweige spannungsfrei schalten — das erlaubt gefahrlose Wartungs- oder Revisionsarbeiten. Ein zusätzlicher T-Abzweig für die Energieverteilung lässt sich mühelos am Push-In-Anschluss des Kontaktblocks realisieren. Anwender sparen den separaten Wartungsschalter oder die separate Verteilerbox ein und reduzieren somit den Verdrahtungs- und Projektieraufwand. Die Installation erfolgt einfach und schnell mit vorkonfektionierten Steckverbindern. Bis zu drei Vorhängeschlösser lassen sich am Schalter anbringen und schützen so die Servicemonteure vor unbeabsichtigtem Einschalten. Über einen potenzialfreien Hilfskontakt kann eine SPS am M12-Anschluss die Schalterstellung abfragen.

Die spezielle Konstruktion ermöglicht eine zeitgleiche, räumlich getrennte Montage vom Wartungsschalter-Ober- und Unterteil. Während auf der Baustelle das Unterteil mit Kontaktblock installiert wird, lässt sich zur selben Zeit in der Werkstatt das Oberteil konfektionieren. Beide Teile werden anschließend — fehlerfrei — auf der Baustelle zusammengesteckt und verschraubt. Diese Vorgehensweise reduziert die Montagezeiten und -kosten auf der Baustelle erheblich.

PowerBox Fuse für G-Sicherungseinsätze

Auch zur Absicherung von Lasten, Abgängen und Verzweigungen hat Weidmüller Neues im Programm: die PowerBox Fuse für ¼ × 1¼ Zoll-Sicherungen (G-Sicherungseinsätze). Zur optischen Kontrolle dient jeweils eine rote LED als Ausfallanzeige. Am Sicherungs-Steckverbinder lassen sich Leiterquerschnitte von 0,5 bis 4 mm² anschließen. Die Energieverteilung erfolgt über ungeschnittene Rund- oder Flachleitungen. Der Abgriff am fünfpoligen Energiekabel geschieht verbrauchernah an beliebiger Stelle über die PowerBox mit IDC-Schnellanschluss-Technik. Verzweigungen und Abgänge zu Startern und Frequenzumrichtern lassen sich steckbar oder fest ausführen. Dies verringert die zu verlegenden Leitungslängen und reduziert ebenso die Montagezeiten. FieldPower senkt also insgesamt die Projektkosten und erhöht die Flexibilität bei Anlagenerweiterungen, bei Änderungen im laufenden Projekt oder bei späteren Umplanungen.

(ID:247818)
