Motoranschlussleitungen Einadrige Leitungen für Schleppanwendungen mit UL/CSA-Zulassung

Redakteur: Gudrun Zehrer

TKD wartet mit einem Zuwachs an einadrigen Motoranschlussleitungen auf: mit den Kaweflex Serien 5178 und 5278 SC (Single-Core). Die 5178 SC Serie ist die ungeschirmte Ausführung, erhältlich mit schwarzer oder grüngelber Ader. Die 5278 SC Serie ist die geschirmte Variante für EMV-gerechte Anwendungen.

Anbieter zum Thema

TKD KABEL GmbH
Metrofunk Kabel-Union GmbH
Schaltbau GmbH
compmall GmbH

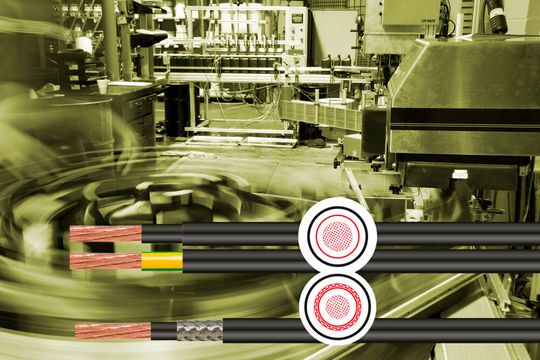

Kaweflex Serien 5178 und 5278 SC: Diese einadrigen PVC-Leitungen sollen in vielen Fällen mehradrige Leitungen ersetzen. Da sämtliche Typen dieser Serien über eine UL/CSA-Zulassung verfügen, ist der Export nicht nur in Richtung Nordamerika, sondern auch global vereinfacht.
Kaweflex Serien 5178 und 5278 SC: Diese einadrigen PVC-Leitungen sollen in vielen Fällen mehradrige Leitungen ersetzen. Da sämtliche Typen dieser Serien über eine UL/CSA-Zulassung verfügen, ist der Export nicht nur in Richtung Nordamerika, sondern auch global vereinfacht.
(Bild: TKD)

Diese einadrigen, doppelt isolierten PVC-Leitungen sind so konzipiert, dass sie laut TKD in vielen Fällen mehradrige Leitungen ersetzen können – etwa wenn der Platz in vorhandenen Schlepp- bzw. Energieführungsketten und Schlauchpaketen knapp wird oder minimale Biegeradien Probleme bereiten.

Leitungen für Energieführungen, Fördersysteme, Fertigungsanlagen u.a.

Mit Verfahrgeschwindigkeiten von bis zu 120 m/min, Beschleunigungen von max. 20 m/s², Verfahrwegen bis zu 25 m und einem Rating bis zu fünf Mio. Biegezyklen sind die hochverlitzten Leitungen, die mit unterschiedlichen Querschnitten angeboten werden, für hochflexible Anwendungen bei normalen elektrischen und mechanischen Anforderungen geeignet.

Zum Einsatzspektrum gehören Energieführungsketten aller Art, aber auch Portalroboter, Pick-&-Place- bzw. Fördersysteme, Werkzeugmaschinen, automatische Fertigungsanlagen und komplexe Prüfsysteme.

Einadrige Kabel-Serien verfügen über UL/CSA-Zulassung

Die Leitungen der Kaweflex 5178 und 5278 SC-Serien, die für eine Betriebstemperatur von 90 °C zugelassen sind, zeichnen sich laut TKD durch geringere Verlustleistung, höhere Strombelastbarkeit und deutlich kleinere Außendurchmesser trotz 1kV UL/CSA Zulassung aus. Da sämtliche Typen der neuen einadrigen Kabel-Serien über eine UL/CSA-Zulassung verfügen, ist der Export nicht nur in Richtung Nordamerika, sondern auch global vereinfacht. Dazu kommt: Aus der spezifischen 1 kV-UL/CSA-Approbation resultiert die Zulassung zur unmittelbaren Parallelverlegung mit anderen Leitungen, die ebenfalls eine Betriebsspannung bis 1.000 V führen. Zusätzlich sind sie auch UV-beständig.

Motorleitungen mit Außendurchmessern von 3,9 mm bis 32,6 mm

Das Angebot der neuen Serien besteht aktuell aus 48 verschiedenen Artikeln in unterschiedlichen Abmessungen (Querschnitte von 1,5 mm² bis 300 mm²). Die Außendurchmesser reichen dabei von 3,9 mm bis 32,6 mm. Die neuen Motorleitungen sind als Lagerprodukt verfügbar. Abweichende Abmessungen, Querschnitte, Ader- oder spezielle Mantelfarben sind auf Kundenwunsch als Fertigungsprodukt lieferbar.
