Dabei waren die Verantwortlichen völlig offen, denn es gab keine Plattform, auf der man aufsetzen musste, und es wurde auch keine umfassende Schnittstelle zu anderen CAx-Systemen benötigt. Martin Springs: „Wir haben uns verschiedene Systeme sehr genau angeschaut. Wichtig für uns waren unter anderem eine komfortable Bedienung, viele Möglichkeiten der Auswertung und eine leistungsfähige Sprachumschaltung, denn unsere Anlagen sind weltweit im Einsatz.“ Unter diesen Gesichtspunkten schnitt EPLAN PPE am besten ab.

EPLAN PPE basiert auf der neuen EPLAN-Plattform und erlaubt ein flexibles Projekthandling: Der Konstrukteur startet die Arbeit an einem Punkt seiner Wahl – zum Beispiel bei der Anlagenstruktur, den Gerätespezifikationen oder den Kabeldaten. Ob es sich um PLT-Stellen, Gerätedaten oder Spezifikationen handelt: Der Konstrukteur hat stets den aktuellen Zugriff auf alle Daten, und eine Änderung auf einer Ebene wird stets für das gesamte Projekt übernommen. So beschleunigt man den Planungsprozess und vermeidet zugleich Fehler und Inkonsistenzen.

Sorgfältige Vorarbeit vor der Einführung

Mit der Nutzung des Systems in der MSR-Konstruktion ließ sich Huber aber noch etwas Zeit. Martin Springs: „Wir haben in den ersten Monaten nach der Implementierung zunächst Baugruppen und Module generiert.“ In die Strukturierung dieser Datenbank haben die EMSR-Konstrukteure bei Huber Zeit und Sorgfalt investiert. Martin Springs: „Unser Ziel war es, kleinste Einheiten zu schaffen, aus denen wir unsere MSR-Systeme konfigurieren. Zugleich haben wir mit den Modulen auch größere Einheiten hinterlegt, die wir häufiger verwenden.“

Beispiele für solche Module sind Schieber mit Endlagenschalter oder Magnetventil-Kombinationen. Dabei sind die messtechnischen Komponenten direkt mit den dazugehörigen Antrieben verbunden, so dass man die Datensätze für Kompletteinheiten per Mausklick einfügen kann. Nach dem Einfügen der spezifischen Daten wie Antriebsleistungen oder Rohrleitungsdurchmesser ruft das System dann die jeweiligen Produkte auf.

Gute Balance zwischen Automatisierung und Flexibilität

Die Auswahl der Baugruppen und Module, die in EPLAN PPE hinterlegt sind, bewährt sich in der Praxis. Wolfgang Schmidt – Projektabwickler im Bereich MSR Technik: „Wir haben die richtige Balance zwischen Automatisierung und Flexibilität gefunden.“ Den EMSR-Konstrukteuren steht eine Datenbasis zur Verfügung, aus der sie schöpfen können. Das beschleunigt die Konstruktion, und man vermeidet Fehler, denn Änderungen auf einer beliebigen Ebene – z.B. die Entscheidung für ein anderes Sensorfabrikat – werden in die Zeichnungen der Baugruppen und wiederum in die Gesamtanlagen übernommen, ebenso in alle Listen, die zu dem Projekt gehören.

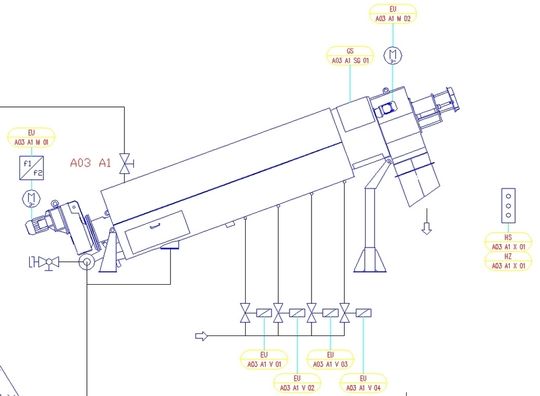

Als Ausgangsbasis für die Projekte dient ein in EPLAN PPE erstelltes projektspezifisches R+I-Schema. In Verbindung mit der aufgebauten Datenbank lässt sich das Projekt nach sehr vielen Gesichtspunkten auswerten. Neben konventionellen Arten der Datenaufbereitung, zu der u.a. die Datenpunktliste gehört, hat Huber auch individuelle Listentypen konfiguriert. Auch das war ein wichtiges Kriterium bei der Auswahl: Der Formulareditor von EPLAN PPE bietet sehr viele Freiheiten beim Erstellen von Listen.

Erleichterung auch für Einkauf, Zulieferer und Inbetriebnehmer

Aber nicht nur für Huber, auch für die Zulieferer vereinfacht sich die Arbeit: Der Schaltschrankbauer erhält präzise Unterlagen für die Planung und den Aufbau des Schaltschrankes. Für die Inbetriebnahme haben die Konstrukteure mit dem EPLAN PPE-Formulareditor eine Auswertung erstellt, die die Dokumentation aller relevanten Arbeitsschritte erlaubt: ein Service auch für den Kunden. Martin Springs: „Das R+I-Schema und die entsprechende Dokumentation begleiten uns durch das ganze Projekt.“

Zu den Dokumenten, die mit EPLAN PPE generiert werden, gehört auch eine Anforderungsliste für alle Bestellteile. Diese Liste wird vom Projektmanagement an den Einkauf weitergegeben, der die Bestellung initiiert. Auch hier ist die Durchgängigkeit gewährleistet, denn die Artikelstammdaten aus dem ERP-System sind auch in EPLAN PPE hinterlegt und werden über eine Schnittstelle regelmäßig aktualisiert.

Gut gerüstet für künftige Anforderungen

Mit EPLAN PPE sieht man sich auch gut gerüstet für künftige Anforderungen, werden doch die Ansprüche an die Dokumentation immer höher. Mit der CAx-gestützten EMSR-Konstruktion kann man auch den Projektierungsverlauf dokumentieren. Daher verwendet die Dokumentations-Abteilung die EPLAN PPE-Daten als Basis für die projektspezifische Dokumentation. Ein weiteres Ziel ist die automatische Kalkulation. Martin Springs: „Im nächsten Schritt möchten wir die Automatisierungstechnik aus EPLAN PPE heraus kalkulieren.“ Auch die automatische Generierung von Verfahrensbeschreibungen und Funktionsabläufen steht auf der Agenda. Ein nächster, größerer Schritt ist die weitere Integration von Engineeringaufgaben aus dem Bereich der EMSR-Technik mit dem Ziel, den Planungsprozess der EMSR-Technik so effizient wie möglich zu gestalten und somit auch bei der Steuerungstechnik die Vorteile der CAx-Technik nutzen. Eine weitgehende Automatisierung ist das Ziel.

Klar strukturierte Arbeitsabläufe: So geht‘s!

EMSR-Konstrukteure profitieren durch die Einführung von EPLAN PPE von einer klareren Strukturierung der Arbeitsabläufe. Dies ist auch deshalb wünschenswert, weil Unternehmen, wie die Huber AG, die konsequentes Wachstum zu verzeichnen haben, von Jahr zu Jahr mehr Anlagen bauen. Und daher ist auch ein stetig wachsendes Planungspensum abzuarbeiten. Meist wird dabei kein vorhandenes Projekt kopiert. Wolfgang Schmidt von der Huber KG: „Wir fangen bei jeder Anlage mit den Anforderungen des Kunden an: Welcher Automationsgrad wird gewünscht, welche Gerätehersteller werden bevorzugt? Auf dieser Basis wählen wir die Baugruppen und Module aus, verknüpfen sie und erstellen die Unterlagen für den Feldbetrieb und den Schaltschrank.“ Dabei reicht das Spektrum von kleineren Anlagenkomponenten mit drei oder vier Messstellen bis zu Großanlagen mit über 400 Messstellen, die in das Automatisierungskonzept eingebunden werden.

Klar strukturierte Arbeitsabläufe: So geht‘s!

EMSR-Konstrukteure profitieren durch die Einführung von EPLAN PPE von einer klareren Strukturierung der Arbeitsabläufe. Dies ist auch deshalb wünschenswert, weil Unternehmen, wie die Huber AG, die konsequentes Wachstum zu verzeichnen haben, von Jahr zu Jahr mehr Anlagen bauen. Und daher ist auch ein stetig wachsendes Planungspensum abzuarbeiten. Meist wird dabei kein vorhandenes Projekt kopiert. Wolfgang Schmidt von der Huber KG: „Wir fangen bei jeder Anlage mit den Anforderungen des Kunden an: Welcher Automationsgrad wird gewünscht, welche Gerätehersteller werden bevorzugt? Auf dieser Basis wählen wir die Baugruppen und Module aus, verknüpfen sie und erstellen die Unterlagen für den Feldbetrieb und den Schaltschrank.“ Dabei reicht das Spektrum von kleineren Anlagenkomponen-ten mit 3 oder 4 Messstellen bis zu Großanlagen mit über 400 Messstellen, die in das Automatisierungskonzept eingebunden werden.

Gerald Scheffels, freier Fachjournalist, Wuppertal
