EMV-Schirmklammer EMV-Schirmklammer spart Platz auf der Sammelschiene

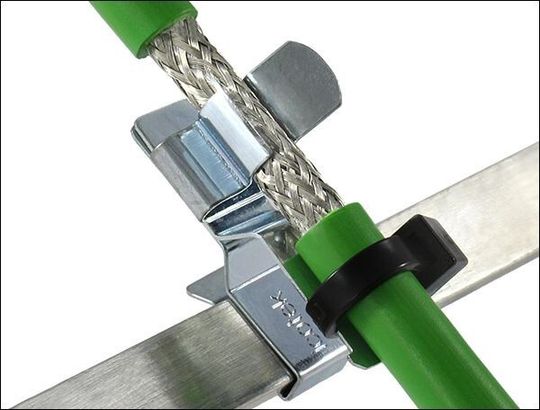

Die neuen PFS|SKL Schirmklammern von Icotek zeichnen sich durch ihre sehr schmale Baubreite und die werkzeuglose Montage aus, da sie einfach auf die Sammelschiene auf gerastet wird.

Anbieter zum Thema

dataTec AG

icotek GmbH

Alternativ gibt es auch die Zweifach-Lösung PFS2|SKL. Auf dem Profilfuß sind zwei EMV-Schirmklammern montiert, dadurch ergibt sich eine noch größere Platzersparnis. Der Anwender kann die Klemmbereiche der montierten Schirmklammern frei wählen. Sowohl die einfach als auch die zweifach Variante werden mit und ohne Zugentlastung angeboten.

Die EMV-Schirmklammern bieten im Vergleich zu herkömmlichen Schirmklemmen eine bis zu 50 Prozent größere Kontaktfläche, dadurch ist eine sehr gute Ableitung hochfrequenter Störungen nachgewiesen. Die Werte des Wirkwiderstandes (Betrag der Impedanz) liegen im Frequenzbereich bis 1000 MHz unterhalb von 120 Ohm und erreichen im Bereich 10 KHz bis 100 MHz deutlich unter 20 Ohm.

Die Zugentlastung des Kabels erfolgt unmittelbar vor oder nach der Schirmkontaktierung. Somit sind richtlinienkonform beide Funktionen, Kontaktierung des Schirms und Zugentlastung voneinander getrennt.

Die Montage des Kabels ist einfach: Schirm freilegen und in die SKL-Klammer eindrücken, fertig. Durch den ständigen Federdruck auf den Kabelschirm ist eine konstante und auch bei Vibrationen sichere Kontaktierung gewährleistet.
