Kabeltrommel für Energieketten beweist Bühnentauglichkeit

| Redakteur: Gudrun Zehrer

Die e-spool von Igus, eine Kabeltrommel für Energieketten, hat sämtliche Geräuschtests im firmeneigenen Testlabor bestanden und gilt somit als Lösung für alle Anwendungen in besonders geräuschsensiblen Bereichen, wie beispielsweise der Bühnentechnik. Mit der platzsparenden Kabeltrommel lassen sich Energie-, Medien- oder LWL-Datenleitungen in einem einzigen System zusammen führen, da e-spool ohne Schleifring auskommt.

Firma zum Thema

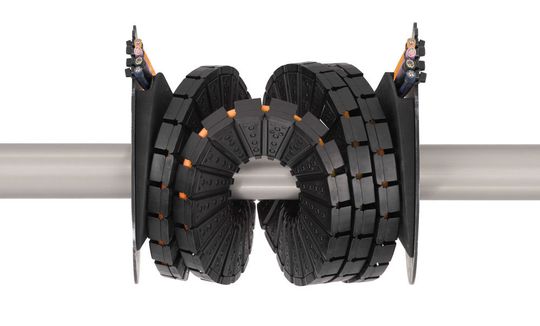

In der e-spool kommt das twisterband von Igus zum Einsatz: So lassen sich verschleiß- und wartungsarm Drehbewegungen auf engstem Raum realisieren und dabei Energie, Daten und Medien sicher führen.
In der e-spool kommt das twisterband von Igus zum Einsatz: So lassen sich verschleiß- und wartungsarm Drehbewegungen auf engstem Raum realisieren und dabei Energie, Daten und Medien sicher führen.
( Igus/Klaus Fritsche )

Auf 2.750 m2 Fläche betreibt der Kölner motion plastics-Spezialist Igus sein Testlabor, wo sämtliche Produkte verschiedenste Tests absolvieren müssen. Dort werden allein für Energiekettensysteme jährlich auf 180 Anlagen über 3.000 Grundlagen- sowie anwenderspezifische Untersuchungen unter realen Bedingungen durchgeführt. Dazu gehören Tests bei verschiedensten Temperaturen und Drücken oder auch im Kontakt mit chemischen Substanzen. Darüber hinaus werden beispielsweise Tests in der speziellen Geräuschkammer gemacht.

Kabeltrommel ohne Schleifring deutlich leiser

Dort wurde nun die e-spool einer intensiven Überprüfung ihrer Geräuschemissionen im Betrieb unterzogen. Sie stellt eine Alternative zu herkömmlichen Kabeltrommeln für engste Radien und Bauräume dar. Dabei erwies sich die leitungsschonende Energie-, Daten- und Medienführung der neuesten Generation als extrem geräuscharm. Gerade der Verzicht auf den üblichen Schleifring mindert die Lärmentwicklung bei dieser Spezialtrommel deutlich. Eine mit Anti-Dröhn-Matten ausgestattete e-spool konnte in den Tests sogar Werte unter 46 dB(A) erreichen, so der Hersteller.

Doch auch was die Lebensdauer betrifft, konnten die Tests die Leistungsfähigkeit unter Beweis stellen. Diese gedämmte Sondervariante wurde zusätzlich zu den Geräuschemissionen auf die Einhaltung der Lebensdauererwartung eines Kunden getestet. Auch dieses Resultat überzeugte: bei Vollauszug bis zwölf Meter – wobei die integrierte Rückholfeder jederzeit die erforderliche Spannung der ausziehbaren e-kette hielt – sowie einer maximalen Drehbewegung des eingesetzten Igus twisterband übertraf die e-spool die geforderten 24.000 Doppelhübe bei weitem – völlig störungsfrei.

Twisterband ermöglicht Drehung der Trommel

Das twisterband funktioniert dabei als Bindeglied, durch das die Leitungen zur aufgetrommelten Kette unterbrechungsfrei geführt werden und das die Drehung der Trommel ermöglicht. E-spools werden mit einem oder zwei twisterbändern angeboten, je nachdem, wie viele verschiedene Leitungen geführt werden sollen. Die erreichbare Lebensdauer liegt abhängig von der Anwendung und Ausführung bei bis zu über einer Million Bewegungen. Bei der Variante mit Federtrommel ist bei 75 000 Doppelhüben im Rahmen einer Wartung die Feder zu tauschen. Bei der e-spool power mit Motorantrieb ist das nicht notwendig.

Geeignet für geräuschsensible Anwendungen

Durch die neusten Testergebnisse wurde bewiesen, dass sich der Einsatz der e-spool in geräuschsensiblen Anwendungen wie beispielsweise der Bühnentechnik anbietet. Schließlich müssen bewegliche Bühnenelemente möglichst ruhig und leise verfahren, gleichzeitig muss die Energieführung jedoch so kompakt wie möglich sein, um mit dem begrenzten Bauraum auszukommen. Ebenso eignen sich Anwendungsgebiete wie Fabriken oder Logistikzentren, wo ebenfalls mehr und mehr auf die Reduzierung von Geräuschemissionen geachtet wird.

Halogenfreie Komponenten erfüllen Brandschutznormen

Aber noch weitere Eigenschaften wie die Zugentlastung der Leitungen, die variable Führung in alle Himmelsrichtungen sowie die Halogenfreiheit der Komponenten sprechen für den Einsatz einer e-spool. Letzteres ist besonders wichtig, um geforderte Brandschutznormen einhalten zu können. Hierzu gibt es die passenden chainflex Leitungen mit TPE-Außenmantel für bewegte Anwendungen an.

Das Energieführungssystem e-spool ist in Standard-Katalogabmessungen von vier bis 14 Metern erhältlich. Für Sonderprojekte, die entweder besonders kompakt sind oder für sehr lange Auszugslängen bis 50 Meter werden kundenspezifische Sonderlösungen angeboten. Alles zusammen je nach Kundenwunsch mit komplett vorkonfektionierten Leitungen und optionaler Montage.
