Motoranschlussleitung

Kapazitätsarme Servo-Motorleitungen mit UL/CSA-Zulassung

| Redakteur: Rebecca Näther

Mit der Kaweflex Servo 9YSL(ST)CY-Serie bietet TKD noch kompaktere und schlankere Motoranschlussleitungen für Servomotoren, die über Frequenzumrichter angesteuert werden.

Firmen zum Thema

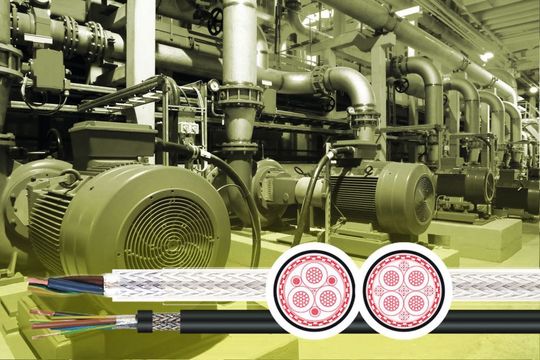

Die Motoranschlussleitungen von TKD gibt es in zwei Grundvarianten: Als vieradrige Type mit einem transparaten PVC-Mantel sowie als 3X3-adrige Variante mit schwarzem PVC-Mantel, der UV-beständig ist und sich für die Verlegung im Freien sowie in der Erde eignet.
Die Motoranschlussleitungen von TKD gibt es in zwei Grundvarianten: Als vieradrige Type mit einem transparaten PVC-Mantel sowie als 3X3-adrige Variante mit schwarzem PVC-Mantel, der UV-beständig ist und sich für die Verlegung im Freien sowie in der Erde eignet.
(Bild: TKD Kabel )

Durchgängig verfügen die kapazitätsarmen Leitungstypen, die für feste Verlegung und flexible Anwendungen ausgelegt sind, über eine UL/CSA-Zulassung – für den Export nach Übersee. Bei dem dabei gewählten UL-Style für die 1 kV-Zulassung kommt – in Kombination mit dem flammwidrigen und selbstverlöschenden PVC-Außenmantel – gezielt eine Aderisolation aus Polypropylen (PP/Kürzel:9Y) zum Einsatz. Der thermoplastische Kunststoff PP, der zur Gruppe der Polyolefine gehört, bietet gute Voraussetzungen für die Umsetzung von schlanken Kabelaufbauten.

Motoranschlussleitungen mit erhöhter Spannungsfestigkeit

Die Leitungen, die über eine zulässige Leitertemperatur von 90 °C verfügen, zeichnen sich durch geringere Verlustleistung und höhere Strombelastbarkeit aus. Die erhöhte Spannungsfestigkeit sorgt für Sicherheitsreserven in der Anwendung, womit die Kabel für die regelmäßig auftretenden Spitzen bei der Umrichterspannung gerüstet sind. Ihre kapazitätsarme Auslegung erlaubt zudem größere Leitungslängen zwischen Motor und Umrichter. Die doppelte Abschirmung mit einer kaschierten Aluminiumfolie und einem Schirmgeflecht aus verzinnten Kupferdrähten mit hohem Bedeckungsgrad soll den störfreien Betrieb von Frequenzumrichtern ermöglichen.

Unmittelbare Parallelverlegung mit anderen Leitungen

Ein wichtiger Zusatzaspekt der spezifischen 1 kV-UL/CSA-Approbation ist die Zulassung der Servo-Leitungen für die unmittelbare Parallelverlegung mit anderen Leitungen, die ebenfalls eine Betriebsspannung bis 1000 V führen. Hierdurch können separate Kabelführungen entfallen.

Motorleitungen in zwei Grundvarianten

Die Leitungen der Serie gibt es wahlweise in zwei Grundvarianten – und einer Vielzahl von Abmessungen: Als vieradrige Type mit einlagiger Verseilung und einem transparenten PVC-Mantel sowie als 3X3-adrige Variante mit konzentrischer Verseilung und einem schwarzen PVC-Mantel. Der schwarze Außenmantel ist UV-beständig und für die Verlegung im Freien sowie in der Erde (DB = Direct Burial) geeignet.
