Kommunikationsmodul Kommunikationsprozessor bindet Simatic S7-1500 sicher an Ethernet an

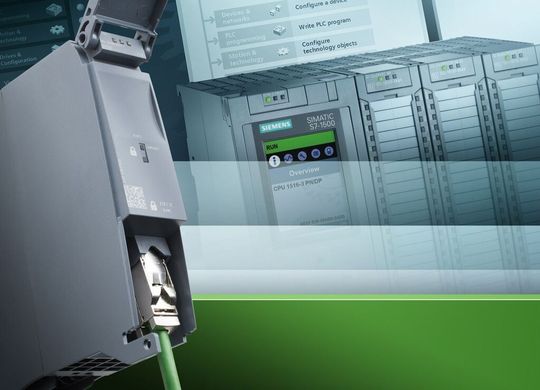

Der Kommunikationsprozessor Simatic CP 1543-1 der Siemens-Division Industry Automation verbindet die Steuerung Simatic S7-1500 sicher mit Ethernet-Netzwerken.

Anbieter zum Thema

TURCK GmbH

SAB Bröckskes GmbH & Co KG

MicroControl GmbH & Co. KG

Siemens AG

Durch die Kombination unterschiedlicher Sicherheitsmerkmale wie einer SPI (Stateful Packet Inspection) Firewall, Passwortanfragen und Protokollen zur Datenverschlüsselung wie FTPS und SNMPv3 schützt das neue Kommunikationsmodul einzelne S7-1500-Stationen oder auch ganze Automatisierungszellen vor unberechtigten Zugriffen.

Auf diese Weise kann die SPS über eine sichere Ethernet-Verbindung mit übergeordneten Leitsystemen oder Industrial-IT-Anwendungen kommunizieren.

Über detaillierte Firewall-Regeln im CP 1543-1 kann der Administrator den Zugriff auf die Simatic S7-1500 reglementieren.

Zusätzlich ermöglicht der neue Kommunikationsprozessor die Datenübermittlungen per FTP/FTPS-Protokoll.

Des Weiteren unterstützt die Baugruppe das IPv6-Protokoll, die offene Kommunikation via TCP und UDP sowie die S7-Kommunikation.

Komfortable Diagnose

Die Projektierung aller Funktionen erfolgt über das TIA Portal Version 12. Der Kommunikationsprozessor stellt seine Diagnoseinformationen der S7-1500-Steuerung zur Verfügung, die der Anwender dann über das Frontdisplay, mittels TIA Portal oder den Webserver der S7-1500 einsehen und auswerten kann.

Für die Anbindung an Industrial-Ethernet-Netzwerke verfügt der Simatic CP 1543-1 über einen RJ45-Anschluss. Die Datenübertragung kann im Full- und Half-Duplex-Verfahren in Bandbreiten von 10, 100 und 1000 Mbit/s erfolgen.

Zudem stellt der Kommunikationsprozessor im NTP-(Network Time Protocol)-Verfahren eine konsistente Uhrzeit-Synchronisation innerhalb der angeschlossenen S7-Station sicher. Dadurch können beispielsweise Protokolle, Fehlermeldungen oder Synchronisationsprobleme innerhalb des Netzwerks identifiziert werden.
