Sinumerik Operate-Software

Komplettbearbeitung auch hoch komplexer Werkstücke auf einer Maschine

| Redakteur: Gudrun Zehrer

In der neuen Softwareversion 4.7 der Bedienoberfläche Sinumerik Operate hat Siemens die Multitasking-Bearbeitung mit Werkzeugmaschinen verbessert. Sinumerik Operate und die CNC-Steuerung Sinumerik 840D sl kombinieren mehrere Bearbeitungstechnologien – etwa Drehen, Fräsen und Bohren sowie das Werkstück- und Werkzeugmessen – auf einer Werkzeugmaschine.

Firmen zum Thema

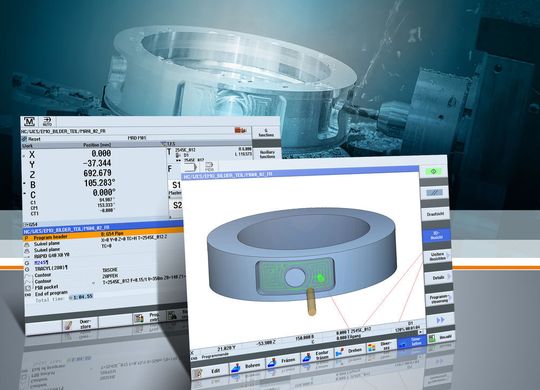

In der Version 4.7 der Bedienoberfläche Sinumerik Operate hat Siemens die Multitasking-Bearbeitung mit Werkzeugmaschinen verbessert, um beispielsweise die Komplettbearbeitung auch hoch komplexer Werkstücke zu ermöglichen.
In der Version 4.7 der Bedienoberfläche Sinumerik Operate hat Siemens die Multitasking-Bearbeitung mit Werkzeugmaschinen verbessert, um beispielsweise die Komplettbearbeitung auch hoch komplexer Werkstücke zu ermöglichen.
( Siemens )

Damit wird die Komplettbearbeitung auch hoch komplexer Werkstücke möglich. Mit seinem technologieübergreifenden, einheitlichen und intuitiven Look-and-feel unterstützt Sinumerik Operate den Anwender bei der täglichen Arbeit.

Multitasking-Bearbeitung auf Werkzeugmaschinen

In Sinumerik Operate Version 4.7 wurde unter anderem die Einrichte- und Handbetriebsart (JOG) erweitert, die den Anwender interaktiv nun auch beim Einrichten von Fräs-Dreh-Maschinen unterstützt. Neu ist eine Messfunktion für angestellte Drehwerkzeuge, bei der sich abhängig vom zu messenden Werkzeugtyp automatisch die Einstellmaske ändert. Zusätzlich wurde die Werkstückvermessung verbessert, indem der Anwender den Werkstücknullpunkt nun einfach am Bauteil überprüfen und festlegen kann. Ferner hat Siemens das Anstellen von Drehwerkzeugen im Einrichte-Betrieb (TSM) vereinfacht: Wählt der Anwender ein Drehwerkzeug aus, schaltet die Maschine automatisch in den Drehbetrieb.

Komplettbearbeitung in einer Aufspannung

Auch die Werkzeugverwaltung wurde in Sinumerik Operate Version 4.7 erweitert. Übersichtlich und auf einen Blick zeigt das Display sämtliche Werkzeuge für die auf der Multitasking-Maschine eingesetzten Technologien. Mit der Neudefinition eines Werkzeugs werden nun auch Drehwerkzeuge und komplexe Werkzeuge wie Multitools als Icons dargestellt. Dies erleichtert die Bedienung und ist zum Beispiel bei Komplettbearbeitungen von Vorteil: In einem Bild sieht der Anwender die Werkzeug- und Magazindaten für Fräs- und Drehwerkzeuge inklusive aller Details.

Flexible NC-Programmierung

Mit neuen Funktionen für das flexible Programmieren mit programGuide und das werkstattgerechte Programmieren mit ShopMill/ShopTurn vereinfacht Siemens die Multitasking-Bearbeitung. So kombiniert der Schwenkzyklus Cycle800 jetzt die Technologien Drehen und Fräsen in einer Oberfläche. Der Konturabspanzyklus Cycle952 ermöglicht das 4-achsige Abspanen auf Mehrkanal-Drehmaschinen. Bei den programGuide-Drehzyklen unterstützt ein grafischer Konturrechner den Anwender bei der Eingabe und führt ihn per Dialog durch die Parametrierung. Bei ShopTurn sind nun angestellte Werkzeuge grafisch interaktiv programmierbar und auch Fräsbearbeitungen an Drehmaschinen möglich.

Einheitliches Look-and-feel für Fräsen, Drehen, Bohren und Messfunktionen

Die Bedienoberfläche Sinumerik Operate für die Sinumerik-Werkzeugmaschinen-steuerungen unterstützt technologieübergreifend alle auf Multitasking-Maschinen angebotenen Bearbeitungsverfahren. So können Serienfertiger und Werkstattbetriebe Werkstücke effizient und komplett in einer Aufspannung bearbeiten. Neben den industriell am häufigsten genutzten Fertigungstechnologien Drehen, Fräsen und Bohren sowie den Messfunktionen sind zusätzlich eine Vielzahl weiterer Fertigungstechnologien kundenspezifisch implementierbar: unter anderem Schleifen, Wälzfräsen und Wälzschleifen, Laser-, Elektronenstrahl- und Plasmaschweißen, Erodieren, Laser- und Water-Jet-Schneiden, Nibbeln, Hohnen und Stoßen.

Die Multitasking-Bearbeitung wird mit Sinumerik Operate durchgängig für alle Technologien möglich. Die Werkzeugverwaltung unterstützt in allen Anwendungsbereichen die jeweiligen Werkzeugtypen Fräsen und Drehen. Das NC-Programmieren mit DIN/ISO und Zyklen ist in programGuide oder grafisch in ShopMill/ShopTurn möglich, des Weiteren wird in Sinumerik Operate die Werkstück-Simulation sowohl für Dreh-Fräsen als auch für Fräs-Drehen angeboten.
