Antriebssysteme Kurz in axialer Richtung

| Redakteur: Gudrun Zehrer

Faulhaber hat die BXT-Flachmotorenbaureihe um Getriebe sowie integrierte Encoder und Speed Controller erweitert, die ebenfalls in axialer Richtung sehr kurz sind.

Firma zum Thema

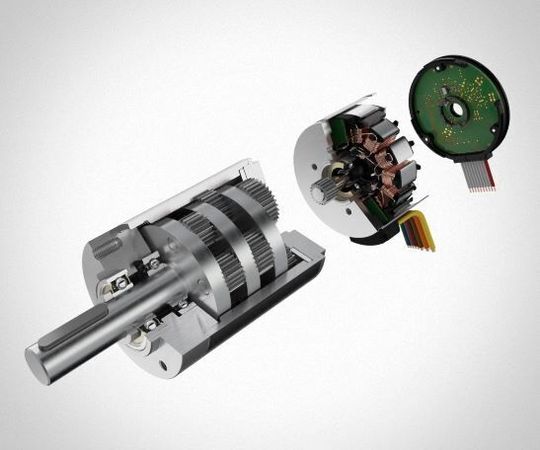

Faulhaber bietet für seine BXT-Flachmotorenbaureihe darauf abgestimmte Getriebe sowie integrierte Encoder und Speed Controller an.
Faulhaber bietet für seine BXT-Flachmotorenbaureihe darauf abgestimmte Getriebe sowie integrierte Encoder und Speed Controller an.
(Bild: Faulhaber)

Oft brauchen Anwender keine einzelnen Motoren, um ihre Antriebslösungen zu realisieren, sondern komplette Antriebssysteme, deren einzelne Komponenten aufeinander abgestimmt sind. Auch wenn der Einbauplatz knapp bemessen ist und drehmomentstarke Antriebe gefordert sind, die aufgrund der Einbausituation in axialer Richtung möglichst kurz bauen, bietet Faulhaber nun eine solche Lösung an. Das Unternehmen hat auch die BXT-Flachmotorenbaureihe um darauf abgestimmte Getriebe sowie integrierte Encoder und Speed Controller erweitert, die ebenfalls in axialer Richtung ungewöhnlich kurz sind. Typische Anwendungen für die kompakten Antriebssysteme gibt es beispielsweise in der Robotik, in der Laborautomation, bei Pumpen, in der Medizintechnik u.a.

Aufgrund von Wickeltechnik und optimierter Auslegung sind die Motoren selbst nur 14, 16 und 21 mm lang, liefern aber Drehmomente bis 134 mNm bei einem Durchmesser von 22 mm, 32 mm bzw. 42 mm. Zur exakten Drehzahlregelung oder bei hohen Anforderungen an die Positioniergenauigkeit werden jetzt durchmesserkonforme magnetische Encoder oder Speed Controller vollständig in die gehäusten Motorvarianten integriert, wodurch sich der Antrieb lediglich um 6,2 mm verlängert. Die passenden Metall-Planetengetriebe der Baureihe GPT zeichnen sich ebenfalls durch kurze Bauweise, hohes Drehmoment und feinste Abstufungen der zahlreichen Untersetzungsverhältnisse aus.
