BLDC-Servomotor

Kurzer BLDC-Servomotor mit 16 mm Durchmesser

| Redakteur: Rebecca Näther

Kurzer BLDC-Servomotor mit 16 mm Durchmesser. Als kompaktes Kraftpaket eignet er sich für anspruchsvolle Anwendungen.

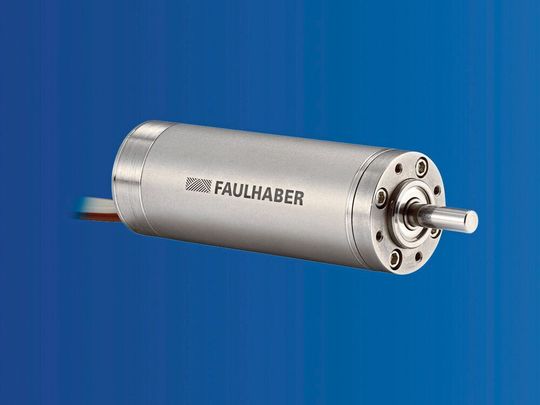

Kurzer BLDC-Servomotor mit 16 mm Durchmesser. Als kompaktes Kraftpaket eignet er sich für anspruchsvolle Anwendungen. (Bild: Dr. Fritz Faulhaber)

Der bürstenlose DC-Servomotor 1645… BHS erweitert die BHx-Serie mit 16 mm Durchmesser von Faulhaber um eine kompaktere Variante, die 45 mm lang ist.

Die BHx-Serie besteht aus spaltlosen, bürstenlosen Hochleistungsmotoren in Zweipoltechnik mit 16 mm Durchmesser. Die neue Variante erreicht mit rund 100.000 min-1 eine höhere Geschwindigkeit als die bisher auf dem Markt verfügbaren Motoren dieser Größe. Spitzenwerte weist er auch bei maximaler radialer Last (18 N), Leistungsdichte (58,5 W) und Drehmoment (8 mNm) auf. Mit einem passenden Planetengetriebe kann der Motor schon bei 12.000 min-1 ein Drehmoment von 800 mNm abgeben.

Eigenschaften des BLDC-Servomotors

Der Servomotor verfügt über einen Wirkungsgrad von 90 Prozent sowie geringe Wärmeentwicklung und Vibration, was ihn stromsparend arbeiten lässt. Seine kurze Reaktionszeit erreicht er dank geringen Werten bei mechanischer Anlaufzeitkonstante und Rotorträgheitsmoment sowie einer schnellen Winkelbeschleunigung. Zusammen mit der flachen Steigung der n-/M-Kennlinie (429 min-1/mNm) ergibt das ein optimales Laufverhalten des Motors, der schwankenden Leistungsanforderungen deshalb ohne Verzögerung folgt, erklärt das Unternehmen.

DC-Servomotor im Einsatz

Digitale Hall Sensoren sind integriert, ebenso ein inkrementeller Encoder als Sonderausführung. Eine breite Palette von Anschlusskomponenten – Speed und Motion Controller, Steuerung, Getriebe – steht für unterschiedliche Einsatzarten zur Verfügung. Durch sein Design und seine Leistungsdaten eignet sich der Motor für anspruchsvolle Anwendungen mit knappem Platzangebot. Typische Einsatzgebiete sind z.B. elektrische Greifer, kleine Handstücke, Robotiksysteme, Laborautomation oder mechatronische Instrumente aller Art.

Große Brüder des DC-Servomotors

Wo etwas mehr Platz zur Verfügung steht, können auch die „großen Brüder“ des Motors zum Einsatz kommen, die Serien 1660 … BHS und BHT. Sie weisen, laut Hersteller, in ihrer Größenklasse ebenfalls Spitzenwerte bei den Leistungskennzahlen auf. Die beiden Varianten sind auf hohe Geschwindigkeit (BHS) beziehungsweise hohes Drehmoment (BHT) hin optimiert.
