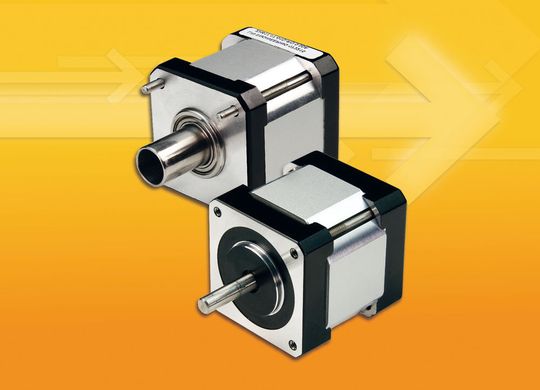

Aktuator Laufruhiger Schrittmotor mit patentiertem magnetischem Design

Der Nema 17-ZEN-Schrittmotor mit Hohlwelle bietet ein neues, patentiertes magnetisches Design. Zu den Features zählen Genauigkeit, eine kompakte Konstruktion und ein geräuschloser Lauf. Der bei A-Drive erhältliche Schrittmotor soll sich flexibel an nahezu jede Anwendung anpassen lassen und zahlreiche Einsatzgebiete eröffnen, die bisher größeren Baureihen vorbehalten waren.

Anbieter zum Thema

SIKO GmbH

FAULHABER Antriebssysteme

Sie sind klein, aber effizient: Die Nema 17 ZEN-Schrittmotoren von Lin Engineering/Moons’ arbeiten mit einer Genauigkeit von ±1.5 Winkelminuten bei einem Mikroschrittbetrieb von 1/64. Damit soll der Aktuator eine dreimal so hohe Präzision wie vergleichbare Aktuatoren bieten. Diese hohe Auflösung ist ebenso wie die verbesserte Laufeigenschaft auf das magnetische Design der Schrittmotoren zurückzuführen. Während beim klassischen Schrittmotor das radiale Magnetfeld über einen Scheibenmagnet zwischen den Blechpaketen erzeugt wird, ist beim Nema 17-ZEN-Schrittmotor ein Ringmagnet außen im Statorpaket eingebaut. Der Magnetfluss wird über die Außenwicklung des Stators geleitet.

Schrittmotor auch mit Hohlwelle erhältlich

A-Drive bietet die Nema 17 ZEN-Schrittmotoren in drei Baureihen an, unter anderem mit Hohlwelle. Diese Variante besitzt einen großen Bohrungsdurchmesser von bis zu 11 mm und eröffnet Konstrukteuren Einsatzgebiete, für die bisher größere Baureihen benötigt wurden.

Geräuschloser Lauf aufgrund des magnetischen Designs

Ein weiteres Merkmal der Nema 17 ZEN-Schrittmotoren ist ihr geräuschloser Lauf. Auch diese Eigenschaft resultiert aus dem magnetischen Design, denn dadurch wird das Rastmoment der Schrittmotoren eliminiert.

Aktuator für Anwendungen mit präzisen Bewegungsabläufen

Die hohe Genauigkeit und die Laufruhe prädestinieren diesen Aktuator für den Einsatz in der Medizintechnik, in Maschinen zur Herstellung von Leistungshalbleitern, in Dosiereinheiten sowie in optischen Durchführungen und in Kabeldurchführungen. Bisher wurden in diesen Anwendungsbereichen BLDC-Antriebe verwendet.

Die Nema 17 ZEN-Schrittmotoren sind in drei Baureihen erhältlich: Z 417 (ruhig und genau), ZN 417 (schwingungsarm und vorbereitet für Optionen) und ZH 417 (große Hohlwelle).
