Analysator LCR-Meter mit erweitertem Frequenzbereich

Vom Messgerätehersteller HIOKI sind neue LCR-Meter für den Einsatz in Produktionslinien oder bei der Herstellung von LCR-Bauteilen, Transformatoren und Spulen verfügbar.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SAB Bröckskes GmbH & Co KG

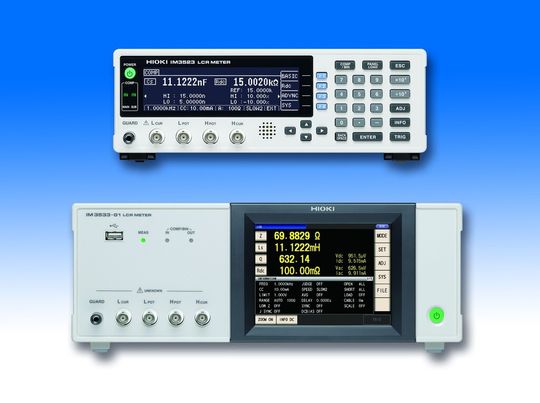

Die neu aufgelegten Gerätemodelle HIOKI 3523(IM), 3533(IM) bzw. 3533-01(IM) zeichnen sich durch eine hohe Grundgenauigkeit von ±0,05% und einen günstigen Preis aus. Die Messfrequenz reicht von 1 mHz bzw. 40 Hz beim 3523(IM) bis 200 kHz. HIOKI-Messgeräte sind in Deutschland exklusiv über ASM erhältlich.

Mit den Impedanz-Analysatoren sind durch die 5-stellige Einstellungsmöglichkeit der Messfrequenz auch Resonanz-Frequenz-Messungen möglich. Darüber hinaus bieten die Geräte Kontaktprüfungsfunktionen, Schutz gegen aufgeladene Kondensatoren und eine kontinuierliche Messung unter verschiedenen Bedingungen.

Besonders das kompakte Modell 3523(IM) lässt sich leicht in Produktionslinien integrieren. Es ist sehr kostengünstig kalkuliert und für C-D- und ESR-Messungen an Elektrolytkondensatoren bzw. L-Q- und DCR-Messungen an Induktivitäten ausgelegt. Es bietet einen Komparator für zwei Parameter sowie eine 2-BIN-Klassifizierungsfunktion.

Allen Geräten gemein sind die Ausgabe zweier kontinuierlicher Messwerte über die EXT/IO-Schnittstelle oder eine anpassbare Auto-Range-Funktion.

Die LCR-Meter 3533(IM) bzw. 3533-01(IM) sind auf die Transformator- und Spulenproduktion und den Einsatz in Forschung und Entwicklung, etwa in der Elektrochemie, zugeschnitten. Wichtig sind hier die Messmöglichkeiten im Niederfrequenzbereich, die hohe Wiederholgenauigkeit im Modus für niedrige Impedanzen sowie die Messung der Gegeninduktivität bei Transformatoren.

Die gesamte Produktlinie 3523/3533 arbeitet mit einer hohen Messgeschwindigkeit von bis zu 2 ms und bietet weitere Funktionen wie z.B. die Messung von Windungsverhältnissen. Die Messdaten lassen sich über eine USB-Schnittstelle auslesen. Die Ansteuerung erfolgt über LAN, GB-IB oder RS232C.
