IIoT Gateway Mehr Speicher für das modulare Open Source IIoT Gateway

| Redakteur: Rebecca Näther

Das auf Basis des Raspberry Pi entwickelte IIoT Gateway Rev Pi Connect von Kunbus bekam eine Modellpflege und wird als Rev Pi Connect+ nun mit bis zu 32 GB eMMC-Speicher ausgestattet.

Firma zum Thema

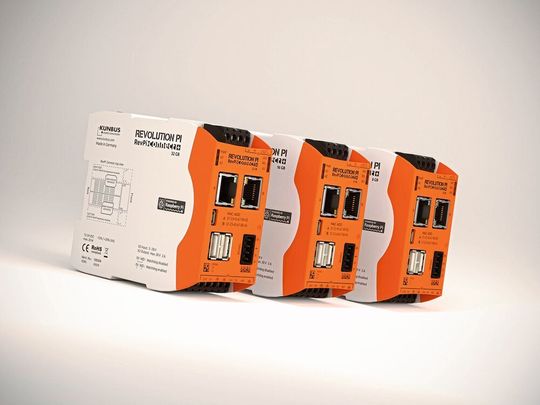

Das auf Basis des Raspberry Pi entwickelte IIoT Gateway Rev Pi Connect wird als Rev Pi Connect+ nun mit 8, 16 oder 32 GB eMMC-Speicher ausgestattet.
Das auf Basis des Raspberry Pi entwickelte IIoT Gateway Rev Pi Connect wird als Rev Pi Connect+ nun mit 8, 16 oder 32 GB eMMC-Speicher ausgestattet.
(Bild: Kunbus)

Knapp vier Monate nach Vorstellung der Raspberry Pi Compute Module 3+ Serie durch die Raspberry Pi Foundation stattet Kunbus seinen Rev Pi Connect+ mit diesen Modulen aus. Gegenüber dem Vorgängermodell mit 4 GB eMMC-Speicher besitzen die neuen Geräte nun entweder 8, 16 oder 32 GB eMMC-Speicher. Die 8 GB Version ist ab sofort verfügbar, die 16 und 32 GB Versionen werden ab Juli verfügbar sein.

IIoT Gateway mit zwei Ethernet-Schnittstellen

Das Gateway bietet dem Anwender durch sein offenes Plattformkonzept (u. a. volle Root-Rechte) Gestaltungsfreiheit bei der Umsetzung seiner IIoT Projekte. Das in einem Hutschienengehäuse untergebrachte Produkt ist mit zwei RJ45 Ethernet Buchsen, zwei USB Ports, einer 4-poligen RS485 Schnittstelle, einer Micro-HDMI-Buchse sowie einer Micro-USB-Buchse ausgestattet. Seine zwei Ethernet Schnittstellen unterstützen die zeitgleiche Einbindung sowohl im Automatisierungs- als auch im IT-Netz. Dadurch können beispielsweise Maschinendaten aus dem Shopfloor direkt in die Cloud oder an ein übergeordnetes ERP-System sicher übermittelt werden. Dem Anwender stehen hierfür bekannte Protokolle wie MQTT und OPC UA zur Verfügung. Individuelle Anwendungen lassen sich u. a. über Node-RED, Python oder direkt in C programmieren.

Erweiterung mit IOs, Feldbus-Gateways und Funkmodulen

Aufgrund seines modularen Aufbaus ist es möglich, das 45 mm breite Basisgerät mit passenden Erweiterungsmodulen wie IOs, Feldbus-Gateways und Funkmodulen auszustatten. Diese Erweiterungsmodule lassen sich (ohne Werkzeug) per Plug-and-play über einen obenliegenden Steckverbinder an das Basisgerät koppeln und mittels grafischer Benutzeroberfläche konfigurieren.

Statusüberwachung am Gateway mit Hardware-Watchdog

Ein frei konfigurierbarer Hardware-Watchdog überwacht den Status des IIoT Gateways. Ein Relais-Ausgang dient dazu, dass auch angeschlossene Geräte oder Erweiterungsmodule durch den Hardware-Watchdog überwacht werden können. Zudem besitzt das Gerät einen 24 V Eingang zur Übertragung des Shutdown Signals einer USV.

Gateway zu industrieller Kleinsteuerung ausbauen

Als Betriebssystem wird ein angepasstes Raspbian mit Real-Time Patch eingesetzt. Das Produkt besitzt zudem bereits ab Werk Master- und Slave-Fähigkeiten der weit verbreiteten Modbus RTU und Modbus TCP Protokolle. Die Einbindung in andere Feldbus- bzw. Industrial Ethernet-Netzwerke lässt sich mit den oben genannten Erweiterungsmodulen realisieren. Optional erhältliche Steuerungs- und HMI-Software ermöglichen zudem, das IIoT Gateway zu einer industriellen Kleinsteuerung auszubauen.
