d0__dachzeile Messmodul mit USB-Anschluss für Dehnungsmessstreifen

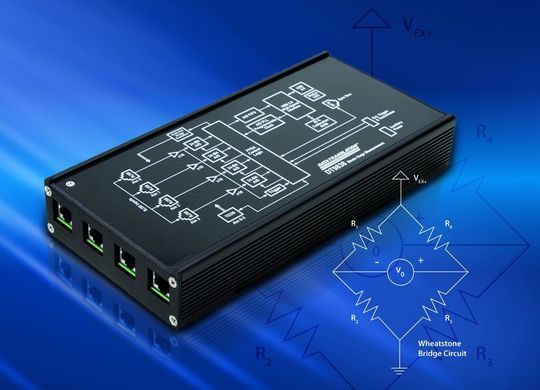

Speziell für den Direktanschluss von Dehnungsmessstreifen (DMS) und anderen Brückensensoren bringt Data Translation ein neues Messmodul mit USB-Anschluss auf den Markt. Das DT9838 unterstützt Voll-, Halb- und Viertelbrückenkonfigurationen mit einer programmierbaren Brücken-versorgung bis 10 V sowie TEDS (IEEE 1451.4) Class II Sensoren.

Anbieter zum Thema

TURCK GmbH

Measurement Computing GmbH

Mit simultanen 24 Bit A/D-Wandlern und einer hohen Abtastrate von bis zu 52 kS/s pro Kanal ist das Modul ideal geeignet für Präzisionsmessungen mit dynamischen Sensoren. Die Spannungsversorgung des Messinstruments erfolgt über das USB-Kabel – für die meisten Konfigurationen wird kein zusätzliches Netzteil benötigt.

Das DT9838 verfügt über vier Kanäle, wovon jeder mit einem separaten 24 Bit Sigma-Delta-A/D-Wandler mit integriertem Anti-Aliasingfilter ausgestattet ist. Möglich ist der Direktanschluss von Vollbrücken und Halbbrücken mit integrierter Halbbrückenergänzung sowie der Direktanschluss von Viertelbrücken über eine externe Brückenergänzung. Die Brückenspeisung lässt sich in Schritten von 167 µV bis 10 V programmieren. Der Brückenabgleich erfolgt komfortabel per Software. Außerdem kann jeder Kanal für Spannungsmessungen bis ±250 mV konfiguriert werden.

DMS-Messystem mit 16 analogen Eingängen

Für jeden Eingang lässt sich ein 100 kΩ Shunt-Widerstand zur Kalibrierung per Software zuschalten. Außerdem findet sich ein Tacho-Eingang, der synchron zur analogen Erfassung betrieben werden kann. Flexible externe und interne Triggerfunktionen stehen ebenfalls auf der Feature-Liste. Ein Sync-Port ermöglicht es, bis zu vier Messinstrumente zu synchronisieren; damit lässt sich ein leistungsstarkes DMS-Messystem mit USB-Anschluss und 16 analogen Eingängen realisieren. Angeboten wird das Modul als kompakte Metallbox mit RJ50-Anschlüssen und mit optionalen Schraubklemmenadaptern oder als Platinenversion für OEM-Kunden, die die Messhardware in eigene Systeme integrieren wollen.

Zum Lieferumfang gehört eine umfangreiche Softwaresammlung, kompatibel mit Windows 7 (32/64 Bit), XP und Vista. Eine perfekte Ergänzung ist darüber hinaus das VIBpoint Framework, ein Software-Spektrumanalysator für die Echtzeit-erfassung und –auswertung von Messdaten mit einer Fülle von Möglichkeiten im Bereich der 1- und 2-Kanal-FFT-Analyse.

(ID:34152080)
