Messgerät Mit mobiler Schwingungsmessung einfach Kennwerte überwachen

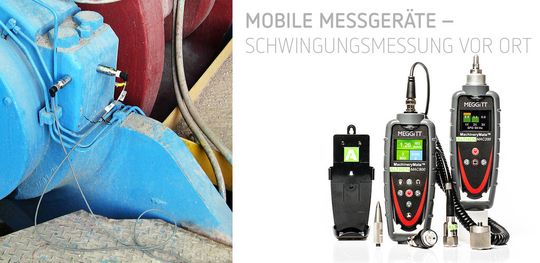

Mit MachineryMate präsentiert Althen eine Serie von Schwingungsmessgeräten zur Kennwertüberwachung an Industriemaschinen. Das Modell MAC200 misst mithilfe eines integrierten Beschleunigungsaufnehmers Schwingungen an der laufenden Maschine.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

TURCK GmbH

a.b.jödden gmbh

Althen GmbH Mess- und Sensortechnik

Die integrierte Software gleicht die gemessenen Schwingungen innerhalb des in der ISO10816 definierten Frequenzbereichs mit den dort festgelegten Alarmierungsschwellen ab. Ein einfach ablesbares Display in Ampelfarben gibt schnellen Aufschluss über den Betriebszustand des Lagers. Auf Tastendruck lassen sich zu jedem Parameter detaillierte Informationen abrufen. Dadurch hilft das Handmessgerät bei der frühzeitigen Erkennung von Maschinenproblemen durch Unwucht, Ausrichtungsfehler oder lose Komponenten, bevor schwerwiegende Schäden samt Ausfallzeiten und hohen Kosten entstehen können. MachineryMate-Schwingungsmesser eignen sich für den Einsatz in unterschiedlichsten Industriezweigen wie Stromerzeugung, Heiz- und Klimatechnik, Petrochemie, Papierherstellung, Verpackung und Lebensmittelverarbeitung.

Detailanalyse mit FFT-Spektralanalysator

Die MachineryMate-Geräte messen und verarbeiten die Größen Beschleunigung (in g oder m/s²), Geschwindigkeit (in inch oder mm/s) und geben die Kennzahlen nach Bearing Damage Units (BDU) aus. Sie decken den ISO-Frequenzbereich 10 Hz bis 1 kHz bzw. 2 Hz bis 315 Hz ab, was 120 bis 60.000 Umdrehungen pro Minute entspricht. Für die Detailanalyse von Problemen verfügt die Software über einen FFT-Spektralanalysator mit 100 oder 800 Kennlinien. Mit einem robusten, wasserdichten Gehäuse der Schutzart IP67, einem Gewicht von nur 280 Gramm und Abmessungen von nur 200 x 60 x 26 mm bieten die handlichen Geräte gute Arbeitsbedingungen beim Überprüfen von Maschinen. Die Versorgungsspannung liefern zwei AA-Batterien.

Das Schwesterprodukt MAC800 verfügt zusätzlich über eine Bluetooth-Schnittstelle, mit der sich die optional verfügbaren Kopfhörer ansteuern lassen. Sie ermöglichen eine akustische Überwachung des Maschinenzustands, bei der sich Unregelmäßigkeiten im Laufverhalten der Maschine nach Gehör erfassen lassen. Zudem lässt sich an MAC800 ein Stroboskoplicht anschließen, das mit der Laufgeschwindigkeit der Maschine synchronisierbar ist. So können auch bei einer sehr schnell laufenden Maschine abgenutzte Teile identifiziert werden. In Verbindung mit der Software DataMate kann der Schwingungsmesser zur vernetzten Überwachung von bis zu zehn Maschinen eingesetzt werden. Optional ist ein Upgrade auf unbegrenzt viele Maschinen möglich.
