I/O-System Netzmonitoring-Klemme zur Erfassung von Spannung und Strom

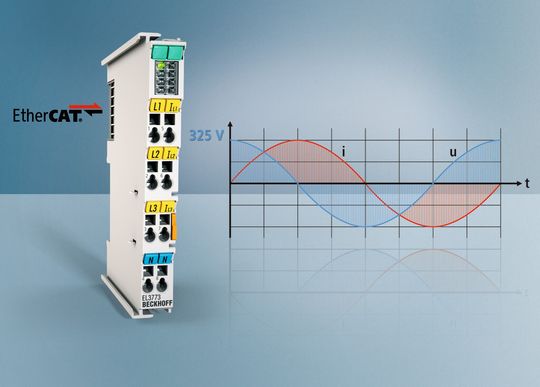

Die Netzmonitoring-Klemme EL3773 fur das Beckhoff-EtherCAT-I/O-System ist zur Zustandserfassung eines 3-phasigen Wechsel- oder Gleichspannungsnetzes konzipiert. Sie sammelt mit extrem schneller Samplezeit die Augenblickswerte von Strom und Spannung, bis zu 10.000 Samples/s, die der überlagerten PC-Steuerung für Kalkulationen oder Analysen zur Verfügung stehen.

Anbieter zum Thema

PEAK-System Technik GmbH

Micro-Epsilon Messtechnik GmbH & Co. KG

Schneider Electric GmbH

Beckhoff Automation GmbH & Co. KG

Die Eingangskanäle werden via Oversampling übertragen; dadurch wird eine zeitlich deutlich hoher aufgelöste Istwerterfassung als die Kommunikations-Zykluszeit realisiert. Basis fur die hochpräzise Messwerterfassung im EtherCAT-Klemmensystem ist das Distributed-Clock-Verfahren von EtherCAT. Mit diesen verteilten Uhren werden die EtherCAT-Teilnehmer hochgenau, unabhängig vom SPS-Zyklus, synchronisiert. Die EtherCAT-Klemme EL3773 erfasst uber jeweils drei Kanäle Strom und Spannung. Die sechs Kanale werden simultan nach dem EtherCAT-Oversampling-Prinzip mit einer zeitlichen Auflösung bis zu 100 ƒÊs gemessen und an die Steuerung weitergegeben. Die maximale Abtastfrequenz je Kanal betragt 10 kHz. Mit Hilfe eines PCs konnen, anhand der gelieferten Daten, True-RMS-Werte, Leistungen, Leistungsfaktoren und Frequenz, aber auch komplexe anwenderspezifische Algorithmen über die Spannungs- und Stromverlaufe berechnet werden. Die schnelle Samplezeit ermöglicht zusätzlich die Erfassung von Spannungs- und Stromspitzen. Mit der Netzmonitoring-Klemme EL3773 können Störeinflüsse frühzeitig detektiert und korrigiert werden, um dadurch Schaden an Geraten, erhöhte Stromkosten und Ausfallzeiten zu

vermeiden und die Produktivität der Anlage optimal zu nutzen.
