Photovoltaik auf Schiene Neue Sicherungshalter für Generatoranschlusskästen

In Photovoltaikanlagen können Kurzschlüsse auf der DC-Seite und daraus resultierende Lichtbögen große Schäden verursachen. Schutz bietet ein neuartiger Sicherungshalter für die Absicherung in Generatoranschlusskästen von Wöhner, der sich einfach und zeitsparend montieren lässt.

Neben dem Equipment im direkten Umfeld werden auch die PV-Module durch zu hohe Ströme beschädigt. Um die Energie des Lichtbogens zu beschränken und die Module vor Überströmen zu schützen, empfiehlt es sich, die Module möglichst nahe am Anschluss abzusichern. Den effektivsten Schutz gewährleisten Sicherungen mit gPV-Charakteristik.

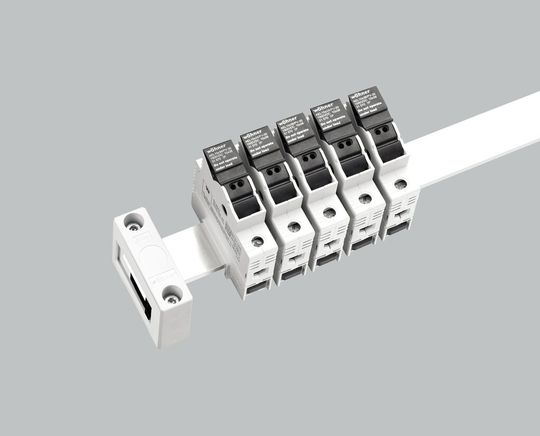

Mit dem Ambus EasyLiner bietet Wöhner einen völlig neuartigen Sicherungshalter für die Absicherung in Generatoranschlusskästen, der sich einfach und zeitsparend montieren lässt: Die Sicherungshalter für Strangsicherungen der Baugröße 10 x 38 mm werden direkt auf die Sammelschiene montiert, wobei die mechanische Befestigung und elektrische Kontaktierung in einem Arbeitsschritt erfolgen.

Die bislang notwendige Montage teurer Kammschienen entfällt damit völlig. Standard-Kupferschienen von 20 x 5 bis 30 x 10 mm, mit denen sich Summenstrangströme bis 630 A sammeln lassen, bieten gleichzeitig eine breite Auswahl an Anschlussmöglichkeiten. Photovoltaiksicherungen der Charakteristik gPV weisen allerdings höhere Verlustleistungen als Standardmodelle auf.

Sicherer Betrieb auch unter ungünstigen Temperaturverhältnissen

Um den sicheren Betrieb auch unter ungünstigen Temperaturverhältnissen zu gewährleisten – beispielweise in nicht-klimatisierten Generatoranschlusskästen – hat Wöhner Abstandhalter in den Sicherungshalter integriert. Der resultierende Spalt zwischen den Geräten trägt maßgeblich zur verbesserten Wärmeabfuhr bei und erübrigt zusätzliche Maßnahmen.

Auch für NH-Sicherungen der etablierten Größen 1XL, 2XL und 3L, die zur Sicherung von Teilgeneratoren verwendet werden, gibt es Halterungen mit integrierter Führung der Sammelschiene, wodurch eine aufwendige Verkabelung jedes einzelnen Unterteils entfällt. Dies spart außer Installationszeit und Kosten viel Platz, da keine externe Schiene vorgesehen werden muss.

Das Sicherungsunterteil für die NH-Größe 1XL kann bis zu zwei Schienen 30 x 10 mm aufnehmen. In das Unterteil für die Größe 2XL / 3L passen sogar zwei Schienen 40 x 10 mm. Wird der Strom in der Mitte der Anordnung abgenommen, lassen sich damit Ströme bis 3.200 A sammeln.

Die Nennspannung dieser Photovoltaik-Sicherungshalter beträgt zukunftssichere 1.500 V DC. Zur Gewährleistung des Berührungsschutzes bei montierter NH-Sicherung bietet Wöhner Grifflaschenabdeckungen an, die eine zusätzliche Abdeckung unnötig machen.
