Miniatur-Piezoaktoren Piezoaktoren schnell gestapelt

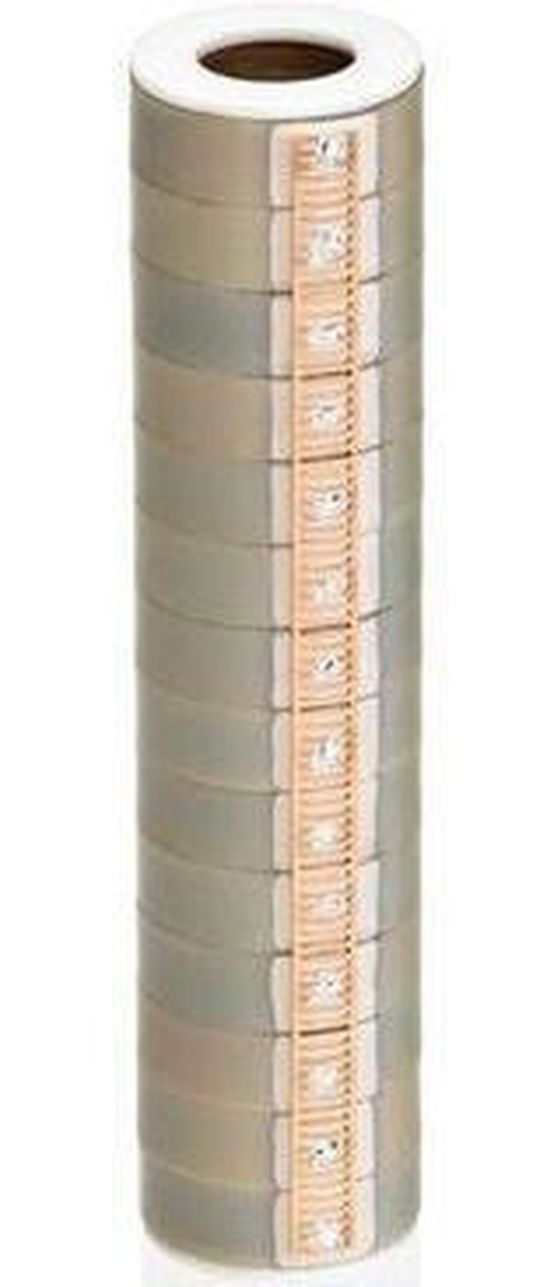

Mit dem neuen Ringaktor P-080 aus runden Picma Chip Multilayer-Piezoaktoren von Physik Instrumente PI Ceramic sind Abmessungen und Stellwege flexibel skalierbar.

Die Miniatur-Piezoaktoren sind in zahlreichen Abmessungen und Geometrien vorhanden und werden je nach geforderten Abmessungen oder Stellwegen aufeinander geklebt. Die Ringaktoren erreichen ihre maximale Auslenkung bereits bei niedrigen Betriebsspannungen von nur 100 V. Weitere Merkmale sind eine Resonanzfrequenz von 40 kHz, µs-Ansprechzeit und Sub-Nanometer-Auflösung. Der Aktor eignet sich gut für hochdynamische Prozesse.

Der runde Außenquerschnitt passt z.B. in vorgefertigte Gehäusebauteile aus Rohrhalbzeug. Die Innenbohrung dient als Apertur für optische Anwendungen oder kann zum Aufbringen einer Vorspannung für dynamische Anwendungen genutzt werden. Der Außendurchmesser des P-080 beträgt 8 mm bei 4,5 mm Durchmesser der Innenbohrung.

Alle runden Aktoren mit den Durchmessern 5, 8 und 15 mm können für den Aufbau von Ringaktoren verwendet werden. Damit bieten sich die Hochleistungsaktoren besonders für den Einsatz in den Bereichen Lasertuning, Mikrodosierung und Life-Sciences an.

SPS IPC Drives 2013: Halle 3, Stand 657
