Kraftsensor Piezoelektrischer Miniaturkraftsensor

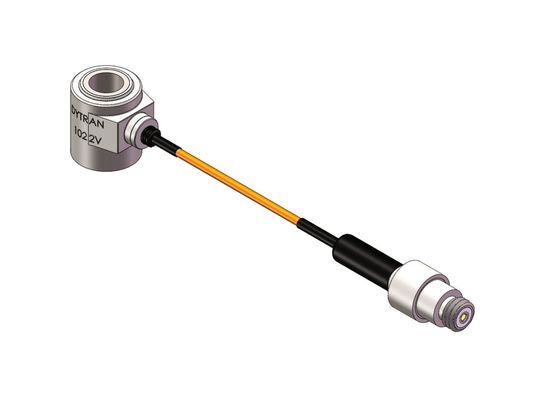

Der 1022V von disynet ist der kleinste und leichteste piezoelektrische Kraftsensor mit IEPE-Technologie von Dytran.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SIKO GmbH

a.b.jödden gmbh

disynet GmbH

Der Sensor ist 12,5 mm hoch, wiegt ohne Kabel 4,2 Gramm und misst in einem Bereich von 222 N (dynamisch) in Zug- und Druckrichtung. Er liefert ein Signal von 22,5 mV/N und hat unbelastet eine Resonanzfrequenz von 50 kHz.

Mit der IEPE-Elektronik erübrigt sich ein externer Ladungsverstärker und -konverter. Der Miniaturkraftsensor arbeitet mit einem Quarz-Messelement in einem leichten Titan-Gehäuse und mit 1,5 m fest montiertem Kabel auf einen 10-32 Stecker. Je ein 10-32 Innengewinde oben und unten am Gehäuse sorgt für die Krafteinleitung.

Zu dem robusten Sensor ist diverses Zubehör erhältlich, wie Kabel, Konstantstromquellen, Signalverarbeitungsmodule, Datenerfassungen und der neue µ-Stick: ein In-Line Modul zur Speisung des Sensors mit Konstantspannung statt Konstantstrom samt eingebautem Verstärker. Der Sensor ist für hochzuverlässige Modalanalyse, Prozesskontrolle und allgemeine dynamische Kraftmessungen geeignet, bei denen das Gewicht des Sensors klein sein oder Platz gespart werden soll.
