Positionsanzeige mit IO-Link für Maschinenbau

| Redakteur: Rebecca Näther

Neben den bewährten seriellen Schnittstellen in der Positionsanzeige AP10 von Siko steht ab jetzt auch eine IO-Link-Schnittstelle bereit. Neu ist außerdem das invertiert hinterleuchtete LCD-Display der Positionsanzeige.

Firmen zum Thema

Neben den bewährten seriellen Schnittstellen in der Positionsanzeige steht ab jetzt auch die IO-Link-Schnittstelle bereit. Diese soll eine schnelle und kostengünstige Integration via Punkt-zu-Punkt-Verbindung mittels I/O-Anschlusstechnik ermöglichen.

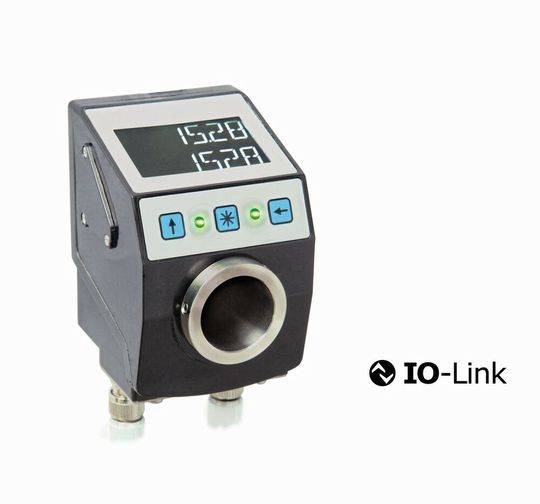

Neben den bewährten seriellen Schnittstellen in der Positionsanzeige steht ab jetzt auch die IO-Link-Schnittstelle bereit. Diese soll eine schnelle und kostengünstige Integration via Punkt-zu-Punkt-Verbindung mittels I/O-Anschlusstechnik ermöglichen.
(Bild: Siko)

Busfähige Positionsanzeigen der Firma für die überwachten Formatverstellung geben dem Maschinenbediener die Möglichkeit Sollwert und Istwert an der Verstellspindel anzuzeigen. Das Umrüsten einer Produktionsmaschine auf ein neues Produkt wird somit erleichtert. Zugleich soll die Rückmeldung des Positionierstatus an die Maschinensteuerung zu einer Steigerung der Prozesssicherheit beim Formatwechsel und zu einer Optimierung der Rüstzeiten führen. Fehleinstellungen werden verhindert, was zur Vermeidung von Ausschuss und Werkzeugbeschädigungen führt.

Positionsanzeige sorgt für sicheren und ergonomischen Produktwechsel

Vor allem durch die intelligente Kommunikation mit der übergeordneten Maschinensteuerung sorgt die Positionsanzeige AP10 dafür, dass Produktwechsel und Formatverstellungen sicher und ergonomisch werden, erläutert das Unternehmen. Es werden dabei Sollwerte, Ist-Positionswerte und der Positionierstatus ausgetauscht und so wird die manuelle Spindeleinstellung zu einem überwachten Prozess. Neben den bewährten seriellen Schnittstellen in dem Produkt steht dafür ab jetzt auch die IO-Link-Schnittstelle bereit. Diese soll eine schnelle und kostengünstige Integration via Punkt-zu-Punkt-Verbindung mittels I/O-Anschlusstechnik ermöglichen. Durch den offenen herstellerunabhängigen Standard der IO-Link Schnittstelle stehen in Maschinensteuerungen aller führenden Anbieter Integrationsmöglichkeiten zur Verfügung. Über IO-Link-Masterinseln können mehrere Positionsanzeigen modular vernetzt werden. Die einfache Verdrahtung kombiniert mit zusätzlichen Diagnosefunktionen erhöht die Service-Freundlichkeit und lässt damit Stillstandzeiten im Fehlerfall sinken.

Neues Element: Hinterleuchtetes LCD-Display

Ein wesentliches neues Element des Produkts ist das invertiert hinterleuchtete LCD-Display. Die Hinterleuchtung sorgt dafür, dass die Positionswerte auch an schlecht einsehbaren Stellen oder bei schwacher Umgebungsbeleuchtung gut ablesbar sind. Das LCD ist als zweizeilig sechsstellige 14-Segment-Anzeige ausgeführt. Dadurch können auch lange Verstellwege noch mit hoher Anzeigengenauigkeit dargestellt werden. Die 14-Segment-Anzeige erlaubt zudem die eindeutige Darstellung von alpha-numerischen Zeichen, was die Parametrierung, Inbetriebnahme und Fehlerdiagnose erleichtern soll.

Positionierstatus und Drehrichtung über Status-LEDs

Neben den Drehrichtungspfeilen im LCD bietet die Positionsanzeige auch eine eindeutige visuelle Benutzerführung über zwei jeweils zweifarbige Status-LEDs. Diese signalisieren nicht nur den Positionierstatus (InPos oder OutPos), sondern zeigen gleichzeitig auch die erforderliche Drehrichtung an, um direkt ins Ziel zu kommen. Die Anzeige bietet eine Schleifenpositionierung für den Ausgleich des mechanischen Spindelspiels.

Positionsanzeige mit Hohlwelle ausgeführt

Wie alle Positionsanzeigen des Herstellers ist auch diese mit einer Hohlwelle ausgeführt, um eine möglichst einfache Montage an handelsübliche Verstellachsen zu gewährleisten. Hinsichtlich Baugröße und Abstandsmaß der Drehmomentstütze besteht Anbaukompatibilität zum Zähler DA09S der Firma. Somit kann ohne Veränderung des Maschinenrahmens ein Wechsel von manueller Handverstellung mit mechanischem Stellungsanzeiger zur überwachten Formatverstellung mit AP05 vorgenommen werden. Aufgrund der hohen Schutzart IP65 und einer Hohlwelle aus Edelstahl ist die Positionsanzeige auch für Anwendungen im Lebensmittelbereich, der Getränkeherstellung oder für den Pharmaziebereich geeignet.
