Geräteanschluss

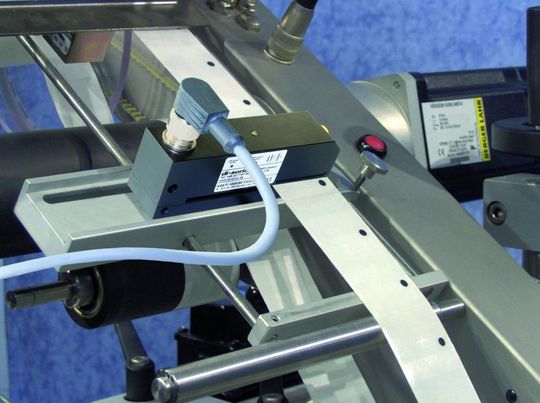

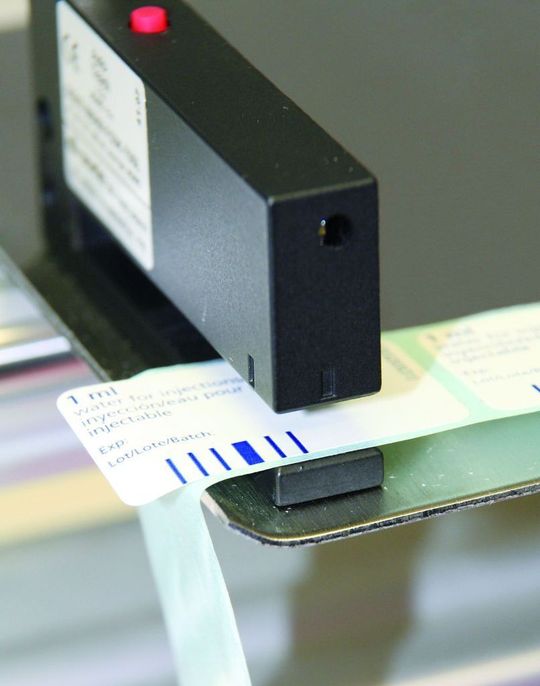

Die Kontaktierung geschieht beim optischen Etikettensensor OGUTI 005/50 mittels eines M8- und bei den kapazitiven Etikettensensoren KSSTI 1000/80 und 600/80 mittels eines M12-Steckverbinders. Bei dem optischen Etikettensensor verläuft der Steckerabgang nach oben, so dass die Sensoren rückseitig sehr nahe an festen Maschinenteilen fixiert werden können. Der Vorteil ist, dass weder die Lage der Etikettenbahn verschoben noch die Sensoren wechselseitig montiert werden müssen.

Bei den kapazitiven Etikettensensoren kann zwischen einem nach oben und einem nach hinten abgehenden Steckerabgang gewählt werden.

Booklets

Booklets/Bucheinleger in Etiketten werden immer häufiger verwendet. Die herkömmliche Gabel- oder Schlitzweite von zwei mm reicht dafür in vielen Fällen nicht mehr aus. Der optische Etikettensensor OGUTI 005/50 stellt sich den gewachsenen Ansprüchen und verfügt deshalb über eine Gabelweite von fünf mm.

Metallisierte Kunststoffetiketten

Eine große Herausforderung für Etikettensensoren stellen transparente, metallisierte Etiketten dar. Besonders im Bereich der Beauty-Branche wie Shampoos, Cremes und ähnlichen Artikeln finden teilmetallisierte Designelemente als Schriftzug oder Logo immer größere Bedeutung und Anwendung. Herkömmliche Etikettensensoren scheitern an der Aufgabe das Etikett sicher an dessen Kante vom Trägermaterial zu unterscheiden, um es prozessgerecht abzuspenden. Aus diesem Grund werden den Etiketten kostspielige Druckmarken als Hilfsmittel aufgedruckt, um diese mit zusätzlichen Kontrast- oder Druckmarkensensoren erfassbar zu machen. Der kapazitive Etikettensensor KSSTI 1000/80 und 600/80 erkennt Etiketten zuverlässig ohne Druckmarke.

Sicherheits- und RFID-Etiketten

Bei Sicherheits- und RFID-Etiketten werden metallische Strukturen, wie Magnetstreifen oder Antennen, in das Etikett eingebettet. In vielen Fällen wird die Metallstrukturen erfasst, jedoch der eigentliche Etikettenanfang. Eine größere Empfindlichkeit und Dynamik des KSSTI 1000/80 und 600/80 ermöglichen eine genaue Unterscheidung. Während der Einlernphase wird die Differenz zwischen Trägermaterial und Etikett eingelernt: Der Unterschied zur Metallstruktur wird hingegen ausgeblendet, so dass diese Etiketten wie Standardmaterialien behandelt werden und es keiner besonderen Hilfsmittel zur sicheren Erfassung bedarf.

Allgemeine Funktionalitäten

Nach Anschluss an die Versorgungsspannung (10 – 35 VDC) zeigen beide Sensoren die Betriebsbereitschaft durch eine grüne LED an. Nach dem Einlernvorgang über die Teach-Taste oder den Fern-Teach-Eingang wird der Zustand des Schaltausgangs durch eine orange LED angezeigt. Die Gegentaktendstufe (Push-Pull) kann sowohl als NPN- oder PNP-Transistorausgang unter einer Belastung von 200 mA betrieben werden. Die Umschaltung der Öffner/Schließer-Funktion wird durch einen Tastendruck größer sechs Sekunden an der Teach-Taste eingestellt.

Gehäusematerial und Schutzart

Durch die Verwendung hochwertiger Metallgehäuse aus Zink-Druckguss oder Aluminium bieten die Sensoren ein Höchstmaß an Standfestigkeit. Die aufwändige Vergusskapselung der Elektronik-Komponenten ist ein bewährtes di-soric-typisches Merkmal, was das Eindringen von Staub und Feuchtigkeit sowohl im Betrieb als auch während der Reinigung der Sensoren verhindert (IP67). Zusätzlich wird eine hohe Isolationsspannung sowie Schock- und Vibrationsfestigkeit garantiert.

Bandgeschwindigkeiten / Erfassungsrate

Aufgrund der unterschiedlichen Größe von Etiketten ist die Angabe einer maximalen Bandgeschwindigkeit oder der Erfassungsrate für Etikettensensoren nur bedingt gültig. Es kommt vielmehr auf die Ansprechzeit an. Die Größe der Lücken zwischen den Etiketten bewegen sich typischer Weise zwischen zwei und drei Millimetern. Bewegt sich die Etikettenbahn mit 160 m/min dann steht zur Erkennung der Lücke maximal 0,75 ms Zeit zur Verfügung. Die Ansprechzeit des Sensors sollte kleiner sein, damit auch der Anfang eines Etikettes erkannt werden kann.
