Ex-Kabelverschraubung

Sichere Ex-Kabelverschraubung für die Bereiche Ex-d und Ex-e

| Redakteur: Gudrun Zehrer

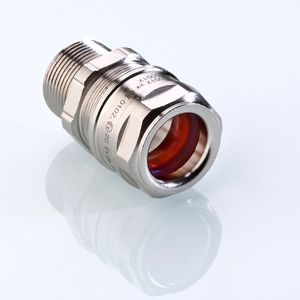

(Bild: Pflitsch)

Die Wahl der richtigen Kabelverschraubung ist essenziell für die Betriebssicherheit in explosionsgefährdeten Bereichen. Bei der Zündschutzart „Druckfeste Kapselung“, kurz Ex-d, wird gefordert, dass eine mögliche Explosion in einem Gehäuse nicht nach draußen dringt und dort weiteren Schaden anrichtet.

Mit der Zündschutzart „Erhöhte Sicherheit“ drängt bei einer möglichen Explosion nichts in ein Gehäuse ein, sodass ein möglicher Schaden ferngehalten wird.

Kaskadisches Dichtprinzip in zwei Stufen (Level)

Mit der LevelEx erreicht Pflitsch in puncto Sicherheit und Montagefreundlichkeit das nächste „Level“. Diese neue Ex-Kabelverschraubungsbaureihe überzeugt mit einer kompakten Bauform, unverlierbaren Teilen und einem großen Einsatzbereich für die Bereiche Ex-d und Ex-e. Das kaskadische Dichtprinzip in zwei Stufen (Level) spiegelt sich auch im Produktnamen der LevelEx wider.

Hohe Dichtigkeit und Ex-Schutz mit vier Teilen

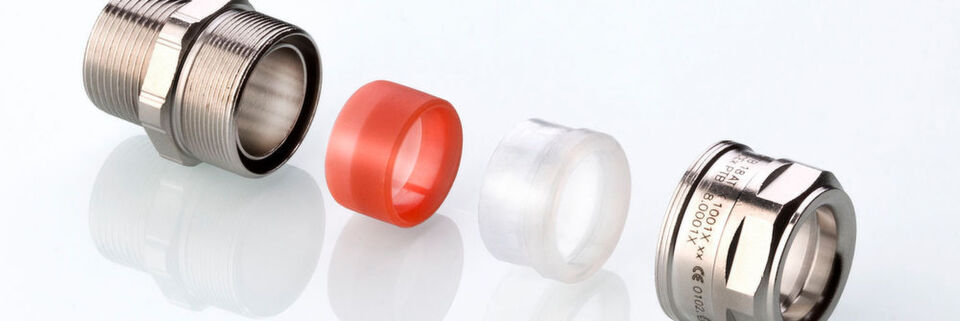

Die LevelEx besteht aus nur vier Teilen: Ihr Dichtelement ist unverlierbar ausgelegt, kann also bei der Montage nicht verloren gehen. Gummiringe und verschiedene Unterlegscheiben – wie bei herkömmlichen Ex-d-Kabelverschraubungen – gehören der Vergangenheit an.

Die LevelEx-Dichtelemente aus einer hochwertigen Silikon-Dichtung in rotbrauner Färbung und einer transparenten Druckhülse sollen für maximale Montagefreundlichkeit und Sicherheit sorgen. Beim Anziehen der Druckschraube verformt sich die Dichtung großflächig und erreicht eine hohe Dichtigkeit und Zugentlastung. Die LevelEx erreicht die Schutzart IP 66 bzw. IP 68 und entspricht den Zündschutzarten druckfeste Kapselung Ex-d und erhöhte Sicherheit Ex-e. Große Schlüsselflächen ermöglichen die sichere Montage mit handelsüblichen Werkzeugen. Eine definierte Verformung des O-Rings – platziert in einer Nut – sorgt beim Anschrauben des Doppelnippels für eine sichere Abdichtung zwischen Kabelverschraubung und Gehäuse.

Weiter Temperaturbereich – internationale Zulassungen

Die LevelEx gibt es in den Größen M16 bis M63 bzw. mit NPT-Gewinden von 3/8“ bis 2 1/2“. Die Kabelverschraubungskörper ist aus Messing blank, Messing galvanisiert vernickelt und korrosionsfreiem Edelstahl gefertigt. Kabel von 7 mm bis 56 mm lassen sich zuverlässig abdichten. Mit ihrem weiten Temperaturbereich von -60 °C bis 130 °C und Zulassungen nach ATEX und IECEx ist die LevelEx auch unter extremen Umweltbedingungen und Temperaturen wie sie bei Anlagen im Offshore-Bereich, in Wüsten oder in arktischen Regionen vorkommen, einsetzbar.

Kabelverschraubung entwickelt für anspruchsvolle Einsätze

Egal, ob es sich um die Förderung von Rohöl und Erdgas, die Herstellung chemischer Produkte oder Spezialfahrzeuge geht. Branchen wie Öl und Gas, Chemische Industrie und der Sonderfahrzeugbau zeichnen sich durch extrem hohe Anforderungen im Hinblick auf die verwendeten Maschinenkomponenten aus. Für derartige Einsätze ist die LevelEx entwickelt worden und bietet ein Höchstmaß an Sicherheit.
